Découvrez Bobi, la nouvelle gamme de ventouses électromagnétiques bitension 24/48 Vcc développée et fabriquée en France par PERJES. Disponibles en 20 et 50 daN, ces ventouses conservent une force nominale constante sous les deux tensions d’alimentation. /* ========================================= PERJES — LANCEMENT GAMME BOBI Typographie native PERJES Listes natives du thème Titres et informations importantes renforcés Tableau technique responsive CTA final anthracite ========================================= */ #perjes-bobi { –bobi-orange: #ef3212; –bobi-line: #e6e6e6; –bobi-pale: #f7f7f7; –bobi-dark: #25292d; width: 100%; max-width: 100%; min-width: 0; } #perjes-bobi, #perjes-bobi *, #perjes-bobi *::before, #perjes-bobi *::after { box-sizing: border-box; } #perjes-bobi .bobi-container { width: min(1020px, calc(100vw – 60px)); max-width: none; position: relative; left: 50%; transform: translateX(-50%); margin: 0; padding: 0; } /* TABLETTE */ @media (max-width: 1024px) { #perjes-bobi .bobi-container { width: calc(100vw – 60px); max-width: none; padding: 0; } } /* MOBILE */ @media (max-width: 600px) { #perjes-bobi .bobi-container { width: calc(100vw – 36px); max-width: none; padding: 0; } } @media (max-width: 768px) { #perjes-bobi .bobi-container { width: calc(100vw – 36px); padding: 0; } } /* TYPOGRAPHIE NATIVE + HIÉRARCHIE */ #perjes-bobi h2 { font-weight: 800 !important; } #perjes-bobi h3, #perjes-bobi strong { font-weight: 700; } #perjes-bobi .bobi-lead { font-weight: 600; } /* Aucune police ni taille imposée au corps. Les listes conservent les puces PERJES. */ /* INTRODUCTION */ #perjes-bobi .bobi-intro { padding: 38px 0 32px; } #perjes-bobi .bobi-intro-label { display: block; margin-bottom: 20px; color: var(–bobi-orange); font-weight: 700; } /* SECTIONS */ #perjes-bobi .bobi-section { padding: 42px 0; border-top: 1px solid var(–bobi-line); scroll-margin-top: 100px; } #perjes-bobi .bobi-section:last-child { padding-bottom: 64px; } /* ENCADRÉ DE MISE EN VALEUR */ #perjes-bobi .bobi-highlight { border-left: 3px solid var(–bobi-orange); background: var(–bobi-pale); padding: 20px 24px; margin: 26px 0; } #perjes-bobi .bobi-highlight p { margin-bottom: 0; } /* TABLEAU TECHNIQUE */ #perjes-bobi .bobi-table-wrapper { max-width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 26px 0; border: 1px solid var(–bobi-line); border-radius: 4px; } #perjes-bobi table.bobi-table { width: 100%; min-width: 560px; margin: 0; border-collapse: collapse; border-spacing: 0; background: #ffffff; } #perjes-bobi .bobi-table th, #perjes-bobi .bobi-table td { padding: 16px 18px; border: 0; border-bottom: 1px solid var(–bobi-line); text-align: left; vertical-align: middle; } #perjes-bobi .bobi-table thead th { background: #f0f0f0; font-weight: 700; } #perjes-bobi .bobi-table tbody th { font-weight: 700; } #perjes-bobi .bobi-table tbody tr:nth-child(even) { background: #fafafa; } #perjes-bobi .bobi-table tbody tr:last-child > * { border-bottom: 0; } #perjes-bobi .bobi-table .bobi-accent { color: var(–bobi-orange); font-weight: 700; } /* CHIFFRES DE CONSOMMATION */ #perjes-bobi .bobi-specs { display: grid; grid-template-columns: repeat(2, minmax(0, 1fr)); gap: 24px; margin: 26px 0; padding: 22px 0; border-top: 1px solid var(–bobi-line); border-bottom: 1px solid var(–bobi-line); } #perjes-bobi .bobi-spec { min-width: 0; } #perjes-bobi .bobi-spec-label { display: block; font-weight: 700; } #perjes-bobi .bobi-spec-value { display: block; margin: 5px 0; color: var(–bobi-orange); font-size: 1.85em; line-height: 1.2; font-weight: 800; } #perjes-bobi .bobi-spec p { margin: 0; opacity: 0.8; } /* LIENS VERS LES ARTICLES ASSOCIÉS */ #perjes-bobi .bobi-related { margin-top: 24px; padding-top: 16px; border-top: 1px solid var(–bobi-line); } #perjes-bobi .bobi-related p { margin-bottom: 0; } /* NORMES */ #perjes-bobi .bobi-norms { display: flex; flex-wrap: wrap; gap: 20px; margin: 20px 0; } #perjes-bobi .bobi-norms span { display: inline-block; padding-bottom: 5px; border-bottom: 2px solid var(–bobi-orange); font-weight: 700; } /* ========================================= CTA FINAL ANTHRACITE ========================================= */ #perjes-bobi .bobi-cta-modern { display: grid; grid-template-columns: minmax(0, 1fr) minmax(190px, 230px); align-items: center; gap: 30px; background: var(–bobi-dark); color: #ffffff; padding: 38px; border-radius: 6px; margin-top: 38px; } #perjes-bobi .bobi-cta-kicker { display: flex; align-items: center; gap: 12px; color: #f79b85; font-weight: 700; margin-bottom: 12px; } #perjes-bobi .bobi-cta-kicker::before { content: «  »; display: block; width: 22px; height: 2px; background: var(–bobi-orange); flex: 0 0 22px; } #perjes-bobi .bobi-cta-modern h3 { color: #ffffff !important; font-weight: 800 !important; margin: 0 0 14px; } #perjes-bobi .bobi-cta-modern p { color: #d6d8da !important; margin: 0; } #perjes-bobi .bobi-cta-actions { display: flex; flex-direction: column; gap: 16px; min-width: 0; } #perjes-bobi a.bobi-cta-button { display: flex; align-items: center; justify-content: space-between; gap: 12px; padding: 14px 17px; background: var(–bobi-orange); color: #ffffff !important; border-radius: 4px; font-weight: 700; text-decoration: none !important; transition: background 0.2s ease; } #perjes-bobi a.bobi-cta-button:hover { background: #c8290e; } #perjes-bobi .bobi-cta-arrow { flex: 0 0 auto; } #perjes-bobi a.bobi-cta-secondary { color: #e2e5e5 !important; text-align: center; text-decoration: none !important; } #perjes-bobi a.bobi-cta-secondary:hover { color: #ffffff !important; } #perjes-bobi a:focus-visible { outline: 2px solid var(–bobi-orange); outline-offset: 4px; } /* RESPONSIVE */ @media (max-width: 760px) { #perjes-bobi .bobi-container { padding-inline: 18px; } #perjes-bobi .bobi-intro { padding: 25px 0; } #perjes-bobi .bobi-section { padding: 32px 0; } #perjes-bobi .bobi-cta-modern { grid-template-columns: 1fr; padding: 28px 24px; } } @media (max-width: 480px) { #perjes-bobi .bobi-specs { grid-template-columns: 1fr; gap: 18px; } #perjes-bobi .bobi-highlight { padding: 18px; } #perjes-bobi .bobi-cta-modern { padding: 24px 20px; } #perjes-bobi .bobi-table th, #perjes-bobi .bobi-table td { padding: 13px 14px; } } @media (prefers-reduced-motion: reduce) { #perjes-bobi a.bobi-cta-button { transition: none; } } Nouvelle gamme PERJES — 2026

Nous lançons la gamme Bobi, notre nouvelle gamme de ventouses électromagnétiques bitension 24/48 Vcc.

Développée et fabriquée en France par PERJES, Bobi enrichit notre gamme de ventouses électromagnétiques . Elle est proposée en 20 daN et 50 daN, avec une même force nominale en 24 Vcc comme en 48 Vcc.

La gamme se décline en plusieurs configurations : boîtier mural standard, boîtier mural avec bouton de signal, boîtier mural compact et boîtier pied de sol.

Avec Bobi, nous avons travaillé autour d’un objectif concret : simplifier le choix des références, l’installation ainsi que la gestion des stocks et des approvisionnements , tout en répondant aux exigences de robustesse et de conformité attendues dans le domaine de la sécurité incendie.

Bobi, une nouvelle gamme développée par PERJES

Lancée officiellement en octobre 2026, Bobi marque une nouvelle étape dans le développement de notre offre de ventouses électromagnétiques.

La gamme repose sur plusieurs caractéristiques communes :

Une alimentation 24/48 Vcc Une même force nominale sous les deux tensions Deux niveaux de force : 20 daN et 50 daN Plusieurs configurations de montage Des boîtiers en acier Une fabrication française

L’objectif est de proposer une gamme cohérente autour de la bitension, capable de couvrir différents besoins d’installation tout en conservant une même logique de fonctionnement.

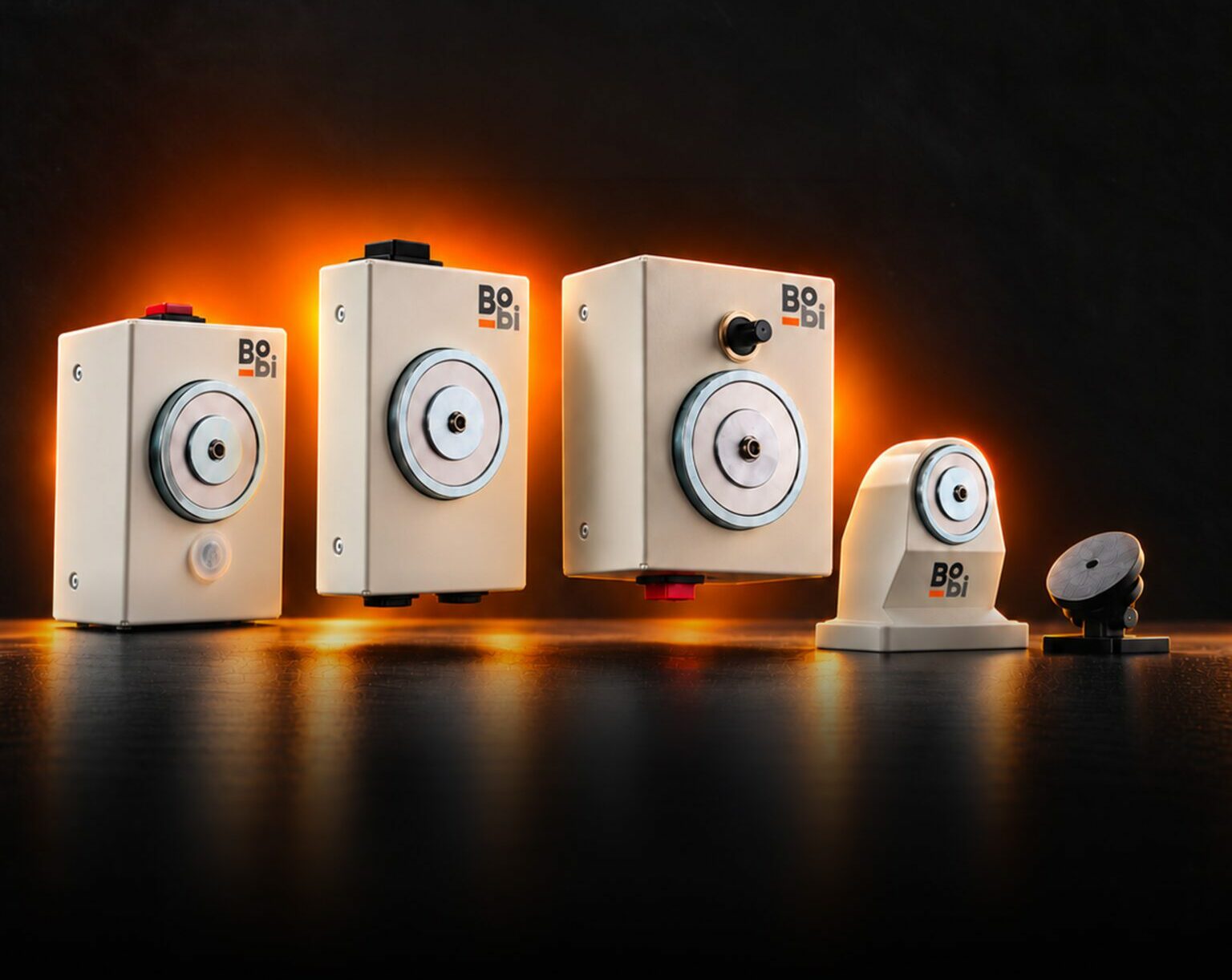

Quelles ventouses composent la gamme Bobi ?

Bobi a été pensée pour répondre à différentes configurations rencontrées sur le terrain.

La gamme comprend :

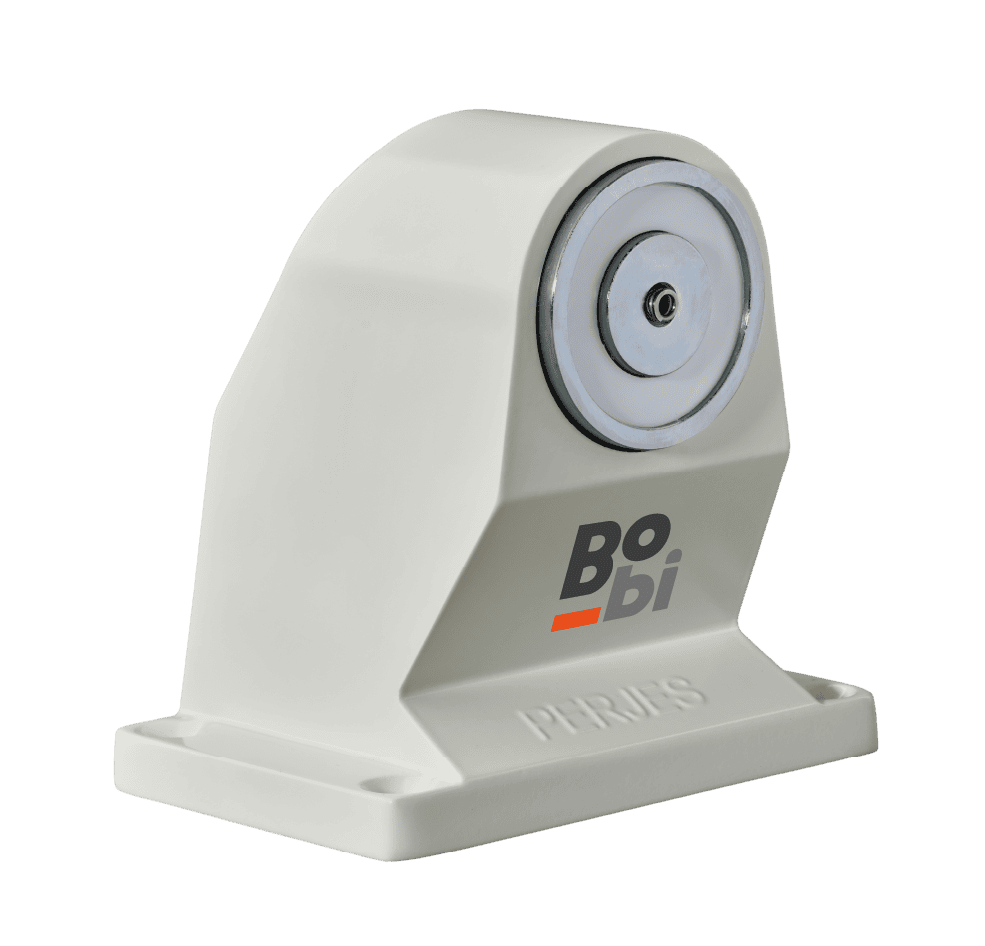

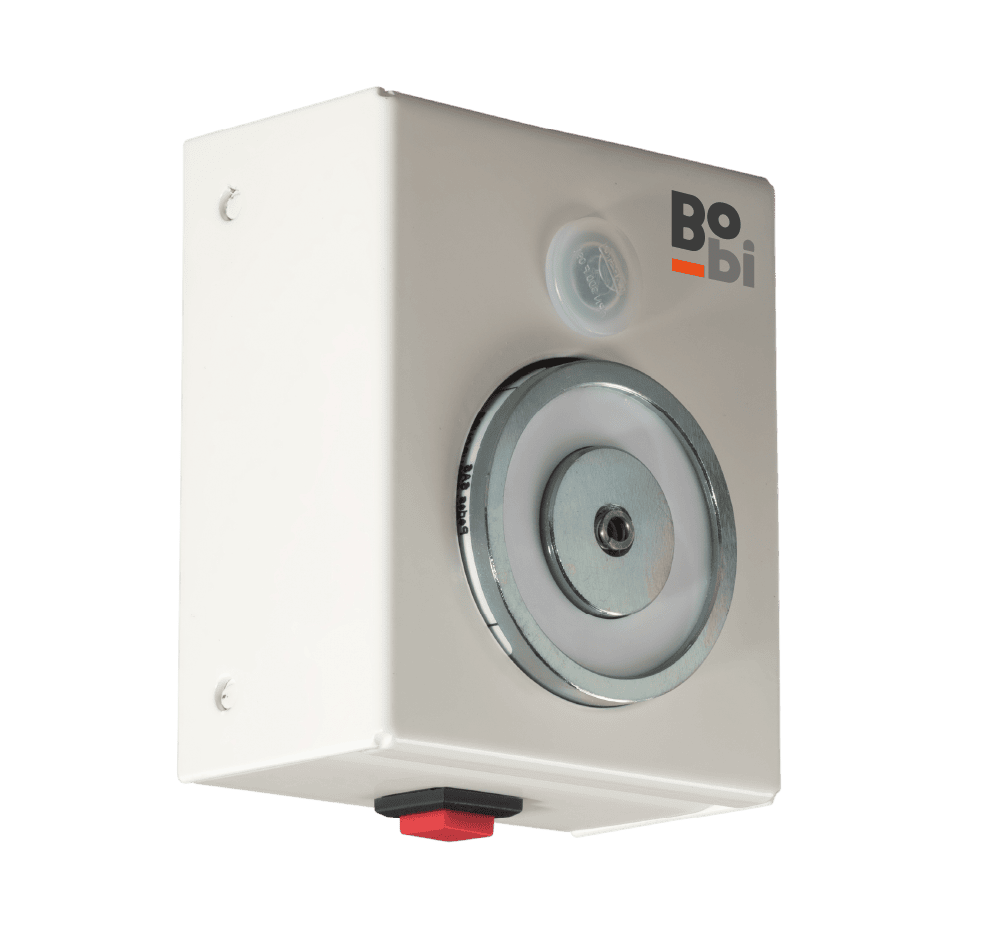

Un boîtier mural standard Un boîtier mural avec bouton de signal Un boîtier mural compact Un boîtier pied de sol

Les boîtiers sont réalisés en acier, afin d’offrir la robustesse et la fiabilité attendues pour ce type d’équipement.

Deux niveaux de force sont disponibles :

Version Alimentation Force nominale Consommation Bobi 20 daN 24/48 Vcc 20 daN sous les deux tensions 0,5 W Bobi 50 daN 24/48 Vcc 50 daN sous les deux tensions 1,8 W

Dans les deux cas, la tension peut être de 24 Vcc ou de 48 Vcc sans modifier la force nominale de la référence.

/* ===================================== BOBI — ACCÈS AUX PRODUITS ===================================== */ #perjes-bobi .bobi-products { margin: 40px 0; padding: 38px; background: #25292d; border-radius: 6px; color: #ffffff; } #perjes-bobi .bobi-products-label { display: block; margin-bottom: 14px; color: #f79b85; font-weight: 700; } #perjes-bobi .bobi-products h3 { color: #ffffff !important; font-weight: 800 !important; margin: 0 0 14px; } #perjes-bobi .bobi-products > p { color: #d6d8da !important; margin-bottom: 26px; } #perjes-bobi .bobi-products-grid { display: grid; grid-template-columns: repeat(2, minmax(0, 1fr)); gap: 14px; } #perjes-bobi a.bobi-product-link { display: flex; align-items: center; justify-content: space-between; gap: 16px; min-width: 0; padding: 22px; background: #343a40; border: 1px solid #494f55; border-radius: 4px; color: #ffffff !important; text-decoration: none !important; transition: background .2s ease, border-color .2s ease; } #perjes-bobi a.bobi-product-link:hover { background: #40464d; border-color: #ef3212; } #perjes-bobi .bobi-product-link strong { display: block; color: #ffffff; font-weight: 700; margin-bottom: 7px; } #perjes-bobi .bobi-product-link small { display: block; color: #cbd0d3; line-height: 1.5; font-weight: 400; } #perjes-bobi .bobi-product-arrow { color: #ff785a; flex-shrink: 0; font-size: 24px; line-height: 1; } /* RESPONSIVE */ @media (max-width: 700px) { #perjes-bobi .bobi-products { padding: 28px 24px; } #perjes-bobi .bobi-products-grid { grid-template-columns: 1fr; } } @media (prefers-reduced-motion: reduce) { #perjes-bobi a.bobi-product-link { transition: none; } } 20 daN ou 50 daN : une même force en 24 Vcc et en 48 Vcc

Une ventouse compatible avec deux tensions ne conserve pas nécessairement la même force sous chacune d’elles.

Pour comprendre ce qui peut faire évoluer cette force selon la tension, consultez notre article sur les facteurs qui influencent la force d’une ventouse entre 24 Vcc et 48 Vcc .

Avec Bobi, nous avons fait le choix d’une bitension à force constante.

La version 20 daN délivre ainsi une force nominale de 20 daN en 24 Vcc et 20 daN en 48 Vcc.

La version 50 daN délivre quant à elle 50 daN en 24 Vcc et 50 daN en 48 Vcc.

Une même force, quelle que soit la tension d’alimentation. Le niveau de force recherché peut ainsi être choisi indépendamment de la tension d’alimentation prévue pour l’installation.

La version Bobi 50 daN constitue notamment un point distinctif de cette nouvelle gamme en associant une force nominale de 50 daN à une alimentation 24/48 Vcc sous une même référence.

Pour aller plus loin sur ce principe, nous expliquons dans un article dédié la différence entre une bitension à force variable et une bitension à force constante .

Une consommation de seulement 0,5 W pour la version 20 daN

La consommation électrique fait également partie des caractéristiques travaillées lors du développement de Bobi.

La version Bobi 20 daN – 24/48 Vcc consomme 0,5 W, soit la consommation la plus faible du marché identifiée par nos équipes.

La version Bobi 50 daN – 24/48 Vcc affiche une consommation de 1,8 W, en adéquation avec les exigences du marché pour ce niveau de force.

Bobi 20 daN 0,5 W

Consommation électrique nominale

Bobi 50 daN 1,8 W

Consommation électrique nominale

Ces performances permettent d’associer la compatibilité bitension et la force de maintien recherchée à une consommation électrique maîtrisée.

La consommation reste naturellement l’un des critères à étudier parmi l’ensemble des caractéristiques du projet : alimentation, force nécessaire, type de montage, fonctionnalités et conditions d’installation doivent être considérés conjointement.

Notre guide pour lire la fiche technique d’une ventouse bitension détaille ces différents points.

Simplifier le choix et la prescription des références

Lorsqu’un même besoin de maintien doit être couvert sur des installations pouvant fonctionner en 24 Vcc ou en 48 Vcc, le nombre de paramètres à prendre en compte peut rapidement augmenter.

Avec Bobi, la logique de sélection est plus directe.

Le professionnel commence par déterminer la force nécessaire : 20 daN ou 50 daN.

Pour approfondir ce critère, consultez notre article : quelle puissance de ventouse électromagnétique choisir selon votre installation ?

La référence correspondante est ensuite compatible avec les deux tensions prévues tout en conservant cette même force nominale.

Pour un bureau d’études, un prescripteur ou un fabricant de portes, cette logique peut notamment faciliter la lecture des références et la constitution de certaines nomenclatures lorsque plusieurs architectures d’alimentation sont utilisées.

Faciliter la gestion des stocks et des approvisionnements

La même logique se retrouve dans la gestion des références.

Une référence compatible avec le 24 Vcc et le 48 Vcc permet de couvrir plusieurs configurations d’alimentation sans multiplier les variantes uniquement en fonction de la tension.

Pour un fabricant de portes, un intégrateur ou un distributeur, cela peut contribuer à :

Rationaliser certaines références Faciliter les approvisionnements Simplifier la préparation des commandes Limiter certaines erreurs de sélection entre tension et force Apporter davantage de souplesse dans la gestion des produits disponibles

L’impact réel dépend naturellement de l’organisation de chaque entreprise et des configurations qu’elle utilise.

Bobi n’a donc pas vocation à promettre une réduction systématique du stock dans une proportion donnée. La gamme vise plutôt à simplifier le nombre de combinaisons nécessaires pour couvrir différents besoins en 24 Vcc et 48 Vcc.

Plusieurs formats pour s’adapter aux contraintes d’installation

La diversité de la gamme ne concerne pas uniquement la force disponible.

Bobi se décline dans plusieurs formats afin de s’adapter à différentes configurations : mural standard, mural avec bouton de signal, mural compact ou pied de sol.

Cette variété permet de sélectionner le format adapté au projet tout en conservant les caractéristiques communes de la gamme : alimentation 24/48 Vcc et même force nominale sous les deux tensions.

Sur le terrain, la compatibilité bitension apporte également davantage de souplesse face aux différentes architectures d’alimentation rencontrées.

Elle ne dispense toutefois pas de vérifier les autres caractéristiques nécessaires à l’installation : raccordement, puissance, montage, options ou encore compatibilité avec l’application prévue.

Des boîtiers en acier pour répondre aux contraintes du terrain

Nous avons également fait le choix de boîtiers en acier sur la gamme Bobi.

Ce matériau répond aux exigences de robustesse et de fiabilité attendues pour des équipements destinés à être intégrés durablement dans des installations professionnelles.

Le choix du format de boîtier peut ensuite être réalisé en fonction de l’environnement : fixation murale, encombrement disponible, besoin d’un bouton de signal ou implantation sur pied de sol.

Une gamme développée et fabriquée en France

La gamme Bobi est développée et fabriquée en France par PERJES.

Cette nouvelle gamme s’inscrit dans notre savoir-faire dans la conception de dispositifs électromagnétiques destinés notamment aux applications de sécurité incendie.

Les références de la gamme Bobi sont conformes aux normes françaises et européennes applicables dans le domaine de la sécurité incendie : NF S61-937 et EN 1155.

NF S61-937 EN 1155

Ces informations seront également précisées dans les fiches techniques de chaque référence afin de permettre aux professionnels de vérifier les caractéristiques et conformités correspondant à leur application.

La gamme Bobi présentée à Expo Protection 2026

Après son lancement officiel, la gamme Bobi sera également présentée à Expo Protection 2026 , sur les stands de nos distributeurs partenaires.

Les visiteurs pourront ainsi découvrir les différentes configurations de la gamme et échanger autour de leurs applications avec nos partenaires présents sur le salon.

Cette présentation permettra notamment de découvrir les versions 20 daN et 50 daN en 24/48 Vcc, ainsi que les différents formats proposés dans la gamme.

La gamme Bobi par PERJES en quelques points

Avec la gamme Bobi, nous proposons des ventouses électromagnétiques qui associent :

Une alimentation 24/48 Vcc Deux niveaux de force : 20 daN et 50 daN Une même force nominale en 24 V et en 48 V Une consommation de 0,5 W pour la version 20 daN, la plus faible du marché identifiée par nos équipes Une consommation de 1,8 W pour la version 50 daN Quatre configurations de boîtiers Des boîtiers en acier Une fabrication française Une conception adaptée aux exigences applicables dans le domaine de la sécurité incendie

Avec cette nouvelle gamme, nous souhaitons proposer aux fabricants de portes, bureaux d’études, intégrateurs, installateurs et distributeurs une offre bitension plus simple à sélectionner, à intégrer et à gérer au quotidien.

Découvrir la gamme Bobi Un projet avec Bobi ?

Nos équipes vous accompagnent pour identifier la référence adaptée à votre installation.

Contacter notre équipe ↗ Voir les ventouses électromagnétiques →

Une ventouse bitension 24/48 Vcc conserve-t-elle toujours la même force de maintien ? Découvrez les différences entre force constante et force variable, leurs caractéristiques et les points à vérifier pour choisir votre ventouse. /* ========================================= PERJES — ARTICLE FORCE CONSTANTE / VARIABLE – Typographie native du thème PERJES – H2 et H3 renforcés – Listes natives du site – Tableaux techniques responsive – Gras sémantique dans le HTML – CTA anthracite ========================================= */ /* STRUCTURE GÉNÉRALE */ #perjes-force-constante { –pfc-orange: #ef3212; –pfc-text: #252525; –pfc-muted: #666666; –pfc-border: #e5e5e5; –pfc-light: #f7f7f7; –pfc-dark: #25292d; width: 100%; max-width: 100%; } #perjes-force-constante, #perjes-force-constante *, #perjes-force-constante *::before, #perjes-force-constante *::after { box-sizing: border-box; } #perjes-force-constante .pfc-container { width: 100%; max-width: 960px; margin: 0 auto; padding: 0 24px; } /* TYPOGRAPHIE NATIVE + GRAS */ #perjes-force-constante h2 { font-weight: 800 !important; } #perjes-force-constante h3 { font-weight: 700 !important; } #perjes-force-constante strong { font-weight: 700; } #perjes-force-constante .pfc-lead { font-weight: 600; } /* Police, tailles de texte et interlignages hérités du thème PERJES. */ /* INTRODUCTION */ #perjes-force-constante .pfc-intro { padding: 45px 0 35px; } #perjes-force-constante .pfc-intro-label { display: block; margin-bottom: 20px; color: var(–pfc-orange); font-weight: 700; } #perjes-force-constante .pfc-intro p { max-width: 850px; } /* SECTIONS */ #perjes-force-constante .pfc-section { padding: 48px 0; border-top: 1px solid var(–pfc-border); scroll-margin-top: 100px; } #perjes-force-constante .pfc-section:last-child { padding-bottom: 65px; } /* SOUS-SECTIONS */ #perjes-force-constante .pfc-subsection { margin-top: 34px; } /* LISTES : Aucun style imposé aux ul, li, ::before ou ::marker. Le thème PERJES conserve ses flèches. */ /* ========================================= TABLEAUX COMPARATIFS ========================================= */ #perjes-force-constante .pfc-table-wrapper { width: 100%; max-width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 28px 0; border: 1px solid var(–pfc-border); border-radius: 3px; } #perjes-force-constante .pfc-table { width: 100%; min-width: 540px; border-collapse: collapse; border-spacing: 0; table-layout: auto; margin: 0; background: #ffffff; } /* Cellules */ #perjes-force-constante .pfc-table th, #perjes-force-constante .pfc-table td { padding: 17px 19px; border: 0; border-bottom: 1px solid var(–pfc-border); text-align: left; vertical-align: middle; color: var(–pfc-text); } /* En-tête */ #perjes-force-constante .pfc-table thead th { background: #f1f1f1; font-weight: 700; } /* Première colonne */ #perjes-force-constante .pfc-table tbody th { font-weight: 700; } /* Alternance des lignes */ #perjes-force-constante .pfc-table tbody tr:nth-child(even) { background: #fafafa; } /* Dernière ligne */ #perjes-force-constante .pfc-table tbody tr:last-child th, #perjes-force-constante .pfc-table tbody tr:last-child td { border-bottom: 0; } /* Mise en avant ponctuelle */ #perjes-force-constante .pfc-table-accent { color: var(–pfc-orange); font-weight: 700; } /* Colonne force constante */ #perjes-force-constante .pfc-table .pfc-positive { font-weight: 700; color: #252525; } /* ========================================= ENCADRÉ À RETENIR ========================================= */ #perjes-force-constante .pfc-highlight { background: var(–pfc-light); border-left: 3px solid var(–pfc-orange); padding: 22px 25px; margin: 28px 0; } #perjes-force-constante .pfc-highlight-label { display: block; margin-bottom: 10px; color: var(–pfc-orange); font-weight: 700; } #perjes-force-constante .pfc-highlight p { margin-bottom: 0; } /* ========================================= LIENS VERS LES ARTICLES ASSOCIÉS ========================================= */ #perjes-force-constante .pfc-related { margin-top: 25px; padding-top: 20px; border-top: 1px solid var(–pfc-border); } #perjes-force-constante .pfc-related p { margin-bottom: 0; } /* ========================================= CTA FINAL ANTHRACITE ========================================= */ #perjes-force-constante .pfc-cta { margin-top: 40px; padding: 42px 45px; background: var(–pfc-dark); border-radius: 6px; display: grid; grid-template-columns: minmax(0, 1fr) auto; align-items: center; gap: 45px; } #perjes-force-constante .pfc-cta-content { min-width: 0; } #perjes-force-constante .pfc-cta-kicker { display: flex; align-items: center; gap: 12px; margin-bottom: 16px; color: #f68c74; font-weight: 700; } #perjes-force-constante .pfc-cta-kicker::before { content: «  »; width: 24px; min-width: 24px; height: 2px; background: var(–pfc-orange); } /* Titre du CTA */ #perjes-force-constante .pfc-cta h3 { color: #ffffff !important; font-weight: 800 !important; margin: 0 0 15px; } /* Texte du CTA */ #perjes-force-constante .pfc-cta p { color: #cbd0d3 !important; margin: 0; max-width: 480px; } #perjes-force-constante .pfc-cta strong { color: #ffffff; } /* Actions */ #perjes-force-constante .pfc-cta-actions { display: flex; flex-direction: column; align-items: stretch; gap: 18px; min-width: 230px; } /* Bouton principal */ #perjes-force-constante a.pfc-cta-button { display: flex; align-items: center; justify-content: space-between; gap: 22px; padding: 15px 20px; background: var(–pfc-orange); color: #ffffff !important; border-radius: 4px; font-weight: 700; text-decoration: none !important; transition: background 0.2s ease; } #perjes-force-constante a.pfc-cta-button:hover { background: #cf2b0d; color: #ffffff !important; } #perjes-force-constante .pfc-cta-arrow { display: inline-block; flex-shrink: 0; } /* Lien secondaire */ #perjes-force-constante a.pfc-cta-secondary { display: block; color: #d9dee0 !important; text-decoration: none !important; text-align: center; transition: color 0.2s ease; } #perjes-force-constante a.pfc-cta-secondary:hover { color: #ffffff !important; } /* Accessibilité */ #perjes-force-constante a:focus-visible { outline: 2px solid var(–pfc-orange); outline-offset: 4px; } /* ========================================= RESPONSIVE — TABLETTE ========================================= */ @media (max-width: 768px) { #perjes-force-constante .pfc-container { padding: 0 20px; } #perjes-force-constante .pfc-intro { padding: 30px 0; } #perjes-force-constante .pfc-section { padding: 35px 0; } } /* ========================================= RESPONSIVE — CTA ========================================= */ @media (max-width: 700px) { #perjes-force-constante .pfc-cta { grid-template-columns: 1fr; gap: 25px; padding: 30px 25px; } #perjes-force-constante .pfc-cta-actions { width: 100%; min-width: 0; } } /* ========================================= RESPONSIVE — MOBILE ========================================= */ @media (max-width: 480px) { #perjes-force-constante .pfc-cta { padding: 28px 22px; } #perjes-force-constante .pfc-highlight { padding: 20px; } #perjes-force-constante .pfc-table th, #perjes-force-constante .pfc-table td { padding: 14px 15px; } } @media (prefers-reduced-motion: reduce) { #perjes-force-constante a { transition: none; } } Comprendre la bitension 24/48 Vcc

Deux ventouses peuvent toutes les deux fonctionner en 24 Vcc et en 48 Vcc sans présenter le même comportement.

Sur certains modèles, la force nominale varie selon la tension utilisée. Sur d’autres, elle reste identique sous les deux alimentations.

C’est cette seconde configuration que nous appelons ici bitension à force constante : une ventouse conçue pour conserver la même force nominale en 24 Vcc comme en 48 Vcc.

L’indication « 24/48 Vcc » renseigne donc sur la compatibilité électrique du produit, mais ne suffit pas à connaître sa force de maintien.

Une ventouse 24/48 Vcc garde-t-elle forcément la même force ?

Non. Le terme « bitension » indique avant tout que la ventouse est conçue pour fonctionner sous deux tensions d’alimentation.

Deux configurations peuvent notamment être rencontrées :

Caractéristique Force variable Force constante Alimentation 24/48 Vcc 24/48 Vcc Force en 24 V X daN X daN Force en 48 V Y daN X daN Même force sous les deux tensions Non Oui

La compatibilité 24/48 Vcc et le comportement de la force sont donc deux caractéristiques distinctes.

Qu’appelle-t-on une bitension à force variable ?

Une ventouse bitension à force variable accepte deux tensions d’alimentation mais présente une force nominale différente selon la tension utilisée.

Par exemple :

Alimentation Force nominale 24 Vcc 20 daN 48 Vcc 50 daN

La ventouse est bien bitension puisqu’elle est conçue pour fonctionner sous 24 Vcc comme sous 48 Vcc. En revanche, la force disponible dépend ici de la configuration d’alimentation.

Il faut donc lire conjointement la tension utilisée et la force correspondante.

Ce comportement résulte de la conception du produit et ne constitue pas, en lui-même, un défaut.

Les raisons électromagnétiques qui peuvent expliquer cette variation sont détaillées dans notre article : pourquoi la force d’une ventouse varie entre 24 Vcc et 48 Vcc .

Qu’appelle-t-on une bitension à force constante ?

Une ventouse bitension à force constante est conçue pour fournir la même force nominale sous les deux tensions prévues.

Par exemple :

Alimentation Force nominale 24 Vcc 50 daN 48 Vcc 50 daN

La tension change, mais pas la force nominale annoncée.

Cette conception permet de dissocier la tension disponible sur l’installation de la force de maintien recherchée.

À retenir

Ici, force constante signifie que la même force nominale est annoncée en 24 Vcc et en 48 Vcc, dans les conditions prévues pour le produit. La force réellement obtenue sur une installation reste soumise aux conditions de montage.

Force variable ou force constante : que faut-il vraiment distinguer ?

La différence principale tient au lien entre tension et force.

Critère Force variable Force constante Compatible 24 Vcc Oui Oui Compatible 48 Vcc Oui Oui Force identique sous les deux tensions Non Oui Tension et force à lire conjointement Oui Moins directement liées Une seule référence possible Oui Oui

Une référence unique ne signifie pas nécessairement une force constante.

Une même référence commerciale peut fonctionner en 24 Vcc et en 48 Vcc tout en développant deux forces différentes.

Il faut donc bien distinguer :

La compatibilité avec deux tensions Le nombre de références commerciales La force nominale disponible sous chacune de ces tensions Quel intérêt à conserver la même force sous les deux tensions ?

Le principal intérêt est de ne plus faire dépendre la force nominale recherchée de la tension d’alimentation disponible.

Prenons un besoin de 50 daN.

Avec une ventouse à force variable, il faut vérifier que les 50 daN sont bien disponibles sous la tension prévue pour l’installation.

Avec une ventouse 50 daN à force constante, la même force nominale est annoncée en 24 Vcc comme en 48 Vcc.

Cette caractéristique peut notamment faciliter certaines situations de prescription, de sélection ou de référencement lorsque plusieurs installations nécessitent une même force mais utilisent des alimentations différentes.

L’impact concret sur les stocks, les approvisionnements, l’installation ou la maintenance dépend ensuite de l’organisation et des applications concernées.

Ces conséquences sont détaillées dans notre article consacré à la gamme Bobi sur le terrain .

Force constante signifie-t-elle performances identiques dans toutes les situations ?

Non. La notion compare les deux tensions prévues, dans les conditions nominales.

Sur une installation, la force obtenue dépend toujours de l’alignement, de l’entrefer, de la contre-plaque, de la qualité des surfaces de contact et des tolérances du produit.

Le rôle de ces paramètres est expliqué dans notre article sur pourquoi la force d’une ventouse varie entre 24 Vcc et 48 Vcc .

Comment cette logique s’applique-t-elle à Bobi ?

Avec notre gamme Bobi, nous avons retenu une conception à force constante pour les deux niveaux de force proposés.

La version 20 daN conserve 20 daN en 24 Vcc comme en 48 Vcc.

La version 50 daN conserve 50 daN sous les deux tensions, une caractéristique que nous souhaitons particulièrement valoriser dans cette nouvelle gamme.

Caractéristiques, formats de boîtiers et bénéfices en matière de prescription, de gestion des références et d’approvisionnement sont présentés dans notre article sur le lancement de la gamme Bobi .

Découvrez la gamme Bobi Deux tensions. Une même force.

Avec Bobi, PERJES propose des ventouses électromagnétiques 24/48 Vcc à force constante, disponibles en 20 daN et 50 daN, développées et fabriquées en France.

Découvrir la gamme Bobi ↗ Contacter notre équipe →

Qu’est-ce qu’une ventouse bitension 24/48 Vcc ? Découvrez son fonctionnement, les caractéristiques à vérifier sur une fiche technique et les critères essentiels pour choisir une ventouse électromagnétique adaptée à votre installation. /* ========================================= PERJES — ARTICLE VENTOUSE BITENSION Version éditoriale optimisée – Typographie native PERJES – Titres renforcés – Gras sémantique dans le contenu – Listes natives du thème – Tableau responsive – CTA anthracite ========================================= */ /* STRUCTURE GÉNÉRALE */ #perjes-bitension { –pb-orange: #ef3212; –pb-text: #252525; –pb-muted: #666666; –pb-border: #e5e5e5; –pb-light: #f7f7f7; –pb-dark: #25292d; width: 100%; max-width: 100%; } #perjes-bitension, #perjes-bitension *, #perjes-bitension *::before, #perjes-bitension *::after { box-sizing: border-box; } #perjes-bitension .pb-container { width: 100%; max-width: 960px; margin: 0 auto; padding: 0 24px; } /* TYPOGRAPHIE NATIVE + GRAS */ #perjes-bitension h2 { font-weight: 800 !important; } #perjes-bitension h3 { font-weight: 700 !important; } #perjes-bitension strong { font-weight: 700; } #perjes-bitension .pb-lead { font-weight: 600; } /* INTRODUCTION */ #perjes-bitension .pb-intro { padding: 45px 0 35px; } #perjes-bitension .pb-intro-label { display: block; margin-bottom: 20px; color: var(–pb-orange); font-weight: 700; } #perjes-bitension .pb-intro p { max-width: 850px; } /* SECTIONS */ #perjes-bitension .pb-section { padding: 48px 0; border-top: 1px solid var(–pb-border); scroll-margin-top: 100px; } #perjes-bitension .pb-section:last-child { padding-bottom: 65px; } /* SOUS-SECTIONS */ #perjes-bitension .pb-subsection { margin-top: 34px; } #perjes-bitension .pb-subsection:first-of-type { margin-top: 22px; } /* LISTES : Aucun style appliqué aux ul, li, ::before ou ::marker. Le thème PERJES gère les puces. */ /* ENCADRÉ À RETENIR */ #perjes-bitension .pb-highlight { background: var(–pb-light); border-left: 3px solid var(–pb-orange); padding: 22px 25px; margin: 28px 0; } #perjes-bitension .pb-highlight-label { display: block; margin-bottom: 10px; color: var(–pb-orange); font-weight: 700; } #perjes-bitension .pb-highlight p { margin-bottom: 0; } /* TABLEAU TECHNIQUE */ #perjes-bitension .pb-table-wrapper { width: 100%; max-width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 28px 0; border: 1px solid var(–pb-border); border-radius: 3px; } #perjes-bitension .pb-table { width: 100%; min-width: 550px; border-collapse: collapse; border-spacing: 0; table-layout: auto; margin: 0; background: #ffffff; } #perjes-bitension .pb-table th, #perjes-bitension .pb-table td { padding: 17px 19px; border: 0; border-bottom: 1px solid var(–pb-border); text-align: left; vertical-align: middle; color: var(–pb-text); } #perjes-bitension .pb-table thead th { background: #f1f1f1; font-weight: 700; } #perjes-bitension .pb-table tbody th { width: 38%; font-weight: 700; } #perjes-bitension .pb-table tbody tr:nth-child(even) { background: #fafafa; } #perjes-bitension .pb-table tbody tr:last-child th, #perjes-bitension .pb-table tbody tr:last-child td { border-bottom: 0; } /* CONSOMMATIONS BOBI */ #perjes-bitension .pb-specs { display: grid; grid-template-columns: repeat(2, minmax(0, 1fr)); gap: 30px; padding: 25px 0; margin: 28px 0; border-top: 1px solid var(–pb-border); border-bottom: 1px solid var(–pb-border); } #perjes-bitension .pb-spec { min-width: 0; } #perjes-bitension .pb-spec-label { display: block; margin-bottom: 8px; font-weight: 700; } #perjes-bitension .pb-spec-value { display: block; margin-bottom: 10px; color: var(–pb-orange); font-size: 1.9em; line-height: 1.2; font-weight: 700; } #perjes-bitension .pb-spec p { color: var(–pb-muted); margin-bottom: 0; } /* LIENS VERS LES ARTICLES */ #perjes-bitension .pb-related { margin-top: 25px; padding-top: 20px; border-top: 1px solid var(–pb-border); } #perjes-bitension .pb-related p { margin-bottom: 0; } /* CTA FINAL ANTHRACITE */ #perjes-bitension .pb-cta { margin-top: 40px; padding: 42px 45px; background: var(–pb-dark); border-radius: 6px; display: grid; grid-template-columns: minmax(0, 1fr) auto; align-items: center; gap: 45px; } #perjes-bitension .pb-cta-content { min-width: 0; } #perjes-bitension .pb-cta-kicker { display: flex; align-items: center; gap: 12px; margin-bottom: 16px; color: #f68c74; font-weight: 700; } #perjes-bitension .pb-cta-kicker::before { content: «  »; width: 24px; min-width: 24px; height: 2px; background: var(–pb-orange); } #perjes-bitension .pb-cta h3 { color: #ffffff !important; font-weight: 800 !important; margin: 0 0 15px; } #perjes-bitension .pb-cta p { color: #cbd0d3 !important; margin: 0; max-width: 480px; } #perjes-bitension .pb-cta-actions { display: flex; flex-direction: column; align-items: stretch; gap: 18px; min-width: 230px; } #perjes-bitension a.pb-cta-button { display: flex; align-items: center; justify-content: space-between; gap: 22px; padding: 15px 20px; background: var(–pb-orange); color: #ffffff !important; border-radius: 4px; font-weight: 700; text-decoration: none !important; transition: background 0.2s ease; } #perjes-bitension a.pb-cta-button:hover { background: #cf2b0d; color: #ffffff !important; } #perjes-bitension .pb-cta-arrow { display: inline-block; flex-shrink: 0; } #perjes-bitension a.pb-cta-secondary { display: block; color: #d9dee0 !important; text-decoration: none !important; text-align: center; transition: color 0.2s ease; } #perjes-bitension a.pb-cta-secondary:hover { color: #ffffff !important; } /* RESPONSIVE */ @media (max-width: 768px) { #perjes-bitension .pb-container { padding: 0 20px; } #perjes-bitension .pb-intro { padding: 30px 0; } #perjes-bitension .pb-section { padding: 35px 0; } #perjes-bitension .pb-specs { gap: 20px; } } @media (max-width: 700px) { #perjes-bitension .pb-cta { grid-template-columns: 1fr; gap: 25px; padding: 30px 25px; } #perjes-bitension .pb-cta-actions { width: 100%; min-width: 0; } } @media (max-width: 480px) { #perjes-bitension .pb-specs { grid-template-columns: 1fr; gap: 25px; } #perjes-bitension .pb-cta { padding: 28px 22px; } #perjes-bitension .pb-highlight { padding: 20px; } #perjes-bitension .pb-table th, #perjes-bitension .pb-table td { padding: 14px 15px; } } @media (prefers-reduced-motion: reduce) { #perjes-bitension a { transition: none; } }

Une ventouse bitension est une ventouse électromagnétique conçue pour fonctionner sous deux tensions d’alimentation différentes, généralement indiquées sous la forme 24/48 Vcc.

La tension ne suffit toutefois pas à connaître toutes les performances ou caractéristiques du produit. La force de maintien, le type de boîtier ou encore la contre-plaque doivent également être pris en compte pour comprendre son comportement et sélectionner une référence adaptée à l’installation.

Avec notre gamme Bobi , nous avons développé une large offre de ventouses bitension 24/48 Vcc, disponible avec une force de maintien de 20 daN ou 50 daN, et sous de nombreux formats différents.

Qu’est-ce qu’une ventouse bitension 24/48 Vcc ?

Le terme bitension, également écrit « bi-tension », désigne la capacité d’un équipement électrique à fonctionner avec deux tensions d’alimentation différentes.

Dans le cas d’une ventouse électromagnétique 24/48 Vcc, cela signifie que le dispositif peut être alimenté en 24 Vcc ou en 48 Vcc.

Le principe général reste celui d’une ventouse électromagnétique : lorsqu’une bobine est alimentée, elle génère un champ magnétique permettant d’attirer une contre-plaque ferrique et d’assurer une fonction de maintien ou de verrouillage selon l’application.

La bitension concerne donc uniquement l’alimentation électrique de la ventouse.

Cette caractéristique à elle seule ne permet pas de déterminer la force de maintien de la ventouse.

Que signifie réellement l’indication 24/48 Vcc ?

Lorsqu’une fiche technique indique « 24/48 Vcc », elle précise les deux tensions sous lesquelles la ventouse peut être alimentée.

Cette information doit être distinguée des autres caractéristiques électriques et mécaniques du produit.

Caractéristique Ce qu’elle indique 24/48 Vcc Les tensions d’alimentation compatibles Force en daN La capacité nominale de maintien ou de retenue Puissance en W La puissance électrique absorbée Intensité en mA ou A Le courant consommé en fonctionnement Mode de commande Le comportement de la ventouse lorsqu’elle est alimentée ou non Contrôle de position La possibilité d’obtenir une information sur l’état ou la position du dispositif

Deux ventouses portant toutes les deux l’indication 24/48 Vcc peuvent donc présenter des forces de maintien et des fonctionnalités différentes.

Tension d’alimentation et force de maintien : deux notions différentes

La tension, exprimée en volts, caractérise l’alimentation électrique.

La force de maintien , exprimée en décanewtons (daN), correspond à la capacité mécanique de la ventouse à retenir sa contre-plaque.

Un décanewton correspond à 10 newtons. Dans la pratique, 1 daN représente une force proche de celle exercée par un poids de 1 kg.

Il ne faut cependant pas chercher à convertir directement des volts en daN. La force dépend de la conception électromagnétique du produit et non de sa tension d’alimentation.

La compatibilité 24/48 Vcc ne renseigne pas sur la force

Selon sa conception, une ventouse 24/48 Vcc peut développer deux forces différentes selon la tension utilisée , ou conserver la même force nominale sous les deux tensions.

Une référence indiquée 24/48 Vcc – 20/50 daN associe par exemple deux forces aux deux alimentations.

Pour notre gamme Bobi, nous avons retenu le second principe : une force de maintien valable pour deux tensions d’alimentation.

Les deux comportements sont comparés en détail dans notre article sur la bitension à force variable ou à force constante .

À retenir

L’indication 24/48 Vcc décrit la compatibilité électrique du produit à deux tensions d’alimentation différentes. Pour connaître ses performances de collage, il faut vérifier la force nominale annoncée.

Comment lire la fiche technique d’une ventouse bitension ?

Pour comparer ou sélectionner une ventouse 24/48 Vcc, plusieurs caractéristiques doivent être étudiées ensemble.

1. Les tensions acceptées

La fiche technique doit indiquer clairement les tensions d’alimentation compatibles avec le produit : par exemple 24 Vcc et 48 Vcc.

Il faut également vérifier comment le fonctionnement sous chacune de ces tensions est prévu : raccordement, configuration ou autre dispositif selon la conception du produit.

2. La force de maintien

Il faut ensuite identifier la force nominale annoncée sous chaque tension.

Une indication 24/48 Vcc – 20/50 daN signifie que la force varie selon les conditions d’alimentation.

Une indication 24/48 Vcc – 50 daN signifie que la force de maintien est identique quelle que soit la tension d’alimentation.

Dans notre gamme Bobi, nous proposons deux niveaux de force distincts :

20 daN en 24/48 Vcc 50 daN en 24/48 Vcc

Le choix porte donc sur la force nécessaire à l’application, et non sur la tension d’alimentation du système.

3. La puissance et la consommation

La puissance électrique, exprimée en watts (W), est une autre caractéristique à examiner.

Elle intervient notamment dans le dimensionnement de l’alimentation et dans l’évaluation de la consommation du dispositif.

Pour Bobi, nous annonçons 0,5 W pour la version 20 daN et 1,8 W pour la version 50 daN.

Bobi 20 daN 0,5 W

Consommation électrique

Bobi 50 daN 1,8 W

Consommation électrique

4. Le mode de fonctionnement

Une ventouse électromagnétique peut assurer différentes fonctions selon son application.

Dans le cas des dispositifs de retenue de portes coupe-feu , elle permet notamment de maintenir la porte en position ouverte en situation normale puis de la libérer lorsqu’une mise en sécurité est déclenchée.

Le mode de fonctionnement doit toujours être vérifié pour la référence et l’application concernées.

5. Le type de montage

Le choix d’une ventouse dépend aussi de son environnement d’installation.

Pour répondre à différentes configurations, notre gamme Bobi comprend plusieurs formats de boîtiers :

Boîtier mural standard Boîtier mural avec bouton de signal Boîtier mural compact Boîtier pied de sol

Les boîtiers sont fabriqués en acier, afin de répondre aux exigences de robustesse attendues pour ces équipements.

La position de la ventouse et de sa contre-plaque doit également permettre un contact adapté et un fonctionnement conforme aux conditions prévues.

6. Les options et fonctionnalités

Selon la référence, différentes fonctionnalités peuvent compléter le dispositif :

Contrôle de position Bouton de signal Contre-plaque adaptée Accessoires de montage

Ces caractéristiques doivent être sélectionnées en fonction du projet, indépendamment de la seule compatibilité 24/48 Vcc.

7. Les normes et la conformité

Pour une application liée à la sécurité incendie , la conformité ne peut pas être déduite de la seule indication 24/48 Vcc.

Il faut vérifier les normes et exigences applicables à la référence et à l’usage concernés.

Les références de notre gamme Bobi sont conçues conformément aux normes françaises et européennes applicables dans le domaine de la sécurité incendie.

Cette information doit apparaître clairement dans la documentation technique afin de permettre au professionnel de vérifier la compatibilité avec son application.

Pourquoi utiliser une ventouse bitension ?

L’intérêt premier de la bitension est de disposer d’un même produit compatible avec deux architectures d’alimentation : 24 Vcc ou 48 Vcc.

Selon sa conception, cela peut offrir davantage de souplesse lors de la prescription et de l’intégration du produit.

Lorsque la même force nominale est également conservée sous les deux tensions, le choix de l’alimentation ne modifie plus le niveau de maintien associé à la référence.

Les conséquences concrètes sur la prescription, les références à gérer, le stock ou encore l’installation dépendent cependant de la gamme et de l’organisation du professionnel.

Elles sont détaillées dans notre article consacré à la gamme Bobi sur le terrain .

Dans quelles applications utilise-t-on des ventouses 24/48 Vcc ?

Les ventouses électromagnétiques bitension sont utilisées lorsqu’un dispositif doit pouvoir s’intégrer à différentes architectures d’alimentation.

Dans le domaine de la sécurité incendie, elles peuvent notamment intervenir dans des systèmes de retenue de portes coupe-feu, permettant de maintenir une porte ouverte en situation normale puis de permettre sa fermeture lors d’une mise en sécurité.

Le choix de la référence ne repose toutefois jamais uniquement sur sa tension.

Il faut également tenir compte :

De la force de maintien nécessaire Du mode de fonctionnement Du type de montage Des caractéristiques de la porte De la consommation Des options Des exigences normatives applicables

Notre gamme Bobi est fabriquée en France et a été développée pour proposer plusieurs configurations 24/48 V au sein d’une même gamme de ventouses électromagnétiques.

Comment comparer deux ventouses bitension 24/48 Vcc ?

Avant de considérer deux références comme équivalentes parce qu’elles fonctionnent toutes les deux en 24 et 48 Vcc, plusieurs points doivent être vérifiés :

Les deux tensions sont-elles compatibles avec la même référence ? Quelle est la force nominale en 24 Vcc ? Quelle est la force nominale en 48 Vcc ? Quelle est la puissance consommée ? Comment le produit fonctionne-t-il sous les deux tensions ? Le montage et les fonctionnalités correspondent-ils au projet ? La référence répond-elle aux exigences normatives de l’application ?

Cette lecture permet de ne pas réduire la comparaison au seul marquage 24/48 Vcc.

Pour aller plus loin

Notre gamme Bobi applique ces principes : alimentation 24/48 Vcc, même force nominale sous les deux tensions, deux niveaux de force (20 et 50 daN) , adaptée à une pose murale ou au sol, fabrication française.

Nous détaillons séparément :

Pourquoi la force d’une ventouse peut varier entre 24 Vcc et 48 Vcc La différence entre bitension à force variable ou à force constante Le lancement de la gamme Bobi et ses conséquences sur la prescription, le stock, l’installation et l’approvisionnement. Découvrez la gamme Bobi La bitension à force constante, avec Bobi.

Découvrez nos ventouses électromagnétiques 24/48 Vcc, disponibles en 20 et 50 daN , développées et fabriquées en France.

Découvrir la gamme Bobi ↗ Contacter notre équipe →

Deux ventouses peuvent toutes les deux fonctionner en 24 Vcc et en 48 Vcc sans présenter le même comportement.

Sur certains modèles, la force nominale varie selon la tension utilisée. Sur d’autres, elle reste identique sous les deux alimentations.

C’est cette seconde configuration que nous appelons ici bitension à force constante : une ventouse conçue pour conserver la même force nominale en 24 Vcc comme en 48 Vcc.

L’indication « 24/48 Vcc » renseigne donc sur la compatibilité électrique du produit, mais ne suffit pas à connaître sa force de maintien.

Une ventouse 24/48 Vcc garde-t-elle forcément la même force ?

Non. Le terme « bitension » indique avant tout que la ventouse est conçue pour fonctionner sous deux tensions d’alimentation.

Deux configurations peuvent notamment être rencontrées :

Alimentation Force variable24/48 Vcc Force constante24/48 Vcc Force en 24 V X daN X daN Force en 48 V Y daN X daN Même force sous les deux tensions Non Oui

La compatibilité 24/48 Vcc et le comportement de la force sont donc deux caractéristiques distinctes.

Qu’appelle-t-on une bitension à force variable ?

Une ventouse bitension à force variable accepte deux tensions d’alimentation mais présente une force nominale différente selon la tension utilisée.

Par exemple :

Alimentation Force nominale 24 Vcc 20 daN 48 Vcc 50 daN

La ventouse est bien bitension puisqu’elle est conçue pour fonctionner sous 24 Vcc comme sous 48 Vcc. En revanche, la force disponible dépend ici de la configuration d’alimentation.

Il faut donc lire conjointement la tension utilisée et la force correspondante.

Ce comportement résulte de la conception du produit et ne constitue pas, en lui-même, un défaut.

Les raisons électromagnétiques qui peuvent expliquer cette variation sont détaillées dans notre article : pourquoi la force d’une ventouse varie entre 24 Vcc et 48 Vcc.

Qu’appelle-t-on une bitension à force constante ?

Une ventouse bitension à force constante est conçue pour fournir la même force nominale sous les deux tensions prévues.

Par exemple :

Alimentation Force nominale 24 Vcc 50 daN 48 Vcc 50 daN

La tension change, mais pas la force nominale annoncée.

Cette conception permet de dissocier la tension disponible sur l’installation de la force de maintien recherchée.

Ici, force constante signifie que la même force nominale est annoncée en 24 Vcc et en 48 Vcc dans les conditions prévues pour le produit. La force réellement obtenue sur une installation reste soumise aux conditions de montage (voir plus bas).

Force variable ou force constante : que faut-il vraiment distinguer ?

La différence principale tient au lien entre tension et force.

Critère Force variable Force constante Compatible 24 Vcc Oui Oui Compatible 48 Vcc Oui Oui Force identique sous les deux tensions Non Oui Tension et force à lire conjointement Oui Moins directement liées Une seule référence possible Oui Oui

Une référence unique ne signifie pas nécessairement une force constante.

Une même référence commerciale peut fonctionner en 24 Vcc et en 48 Vcc tout en développant deux forces différentes.

Il faut donc bien distinguer :

la compatibilité avec deux tensions ; le nombre de références commerciales ; la force nominale disponible sous chacune de ces tensions. Quel intérêt à conserver la même force sous les deux tensions ?

Le principal intérêt est de ne plus faire dépendre la force nominale recherchée de la tension d’alimentation disponible.

Prenons un besoin de 50 daN.

Avec une ventouse à force variable, il faut vérifier que les 50 daN sont bien disponibles sous la tension prévue pour l’installation.

Avec une ventouse 50 daN à force constante, la même force nominale est annoncée en 24 Vcc comme en 48 Vcc.

Cette caractéristique peut notamment faciliter certaines situations de prescription, de sélection ou de référencement lorsque plusieurs installations nécessitent une même force mais utilisent des alimentations différentes.

L’impact concret sur les stocks, les approvisionnements, l’installation ou la maintenance dépend ensuite de l’organisation et des applications concernées. Ces conséquences sont détaillées dans notre article consacré à la gamme Bobi sur le terrain.

Force constante signifie-t-elle performances identiques dans toutes les situations ?

Non. La notion compare les deux tensions prévues, dans les conditions nominales. Sur une installation, la force obtenue dépend toujours de l’alignement, de l’entrefer, de la contreplaque, de la qualité des surfaces de contact et des tolérances du produit.

Le rôle de ces paramètres est expliqué dans notre article sur pourquoi la force d’une ventouse varie entre 24 Vcc et 48 Vcc.

Comment cette logique s’applique-t-elle à Bobi ?

Avec notre gamme Bobi, nous avons retenu une conception à force constante pour les deux niveaux de force proposés.

La version 20 daN conserve 20 daN en 24 Vcc comme en 48 Vcc. La version 50 daN conserve 50 daN sous les deux tensions, une caractéristique que nous souhaitons particulièrement valoriser dans cette nouvelle gamme.

, formats de boîtiers et bénéfices en matière de prescription, de gestion des références et d’approvisionnement sont présentés dans notre article sur le lancement de la gamme Bobi.

Une porte coupe-feu doit se refermer automatiquement en cas d’incendie afin de limiter la propagation des flammes et des fumées. Cependant, dans les environnements industriels ou tertiaires (hors lieux publics), certaines portes doivent pouvoir rester ouvertes pour faciliter le passage des personnes ou du matériel. Pour concilier accessibilité et sécurité, des dispositifs de retenue compatibles coupe-feu peuvent être installés. Ils maintiennent la porte ouverte au quotidien tout en garantissant une libération immédiate en cas d’alarme. 1. Ventouses électromagnétiques à rupture de courant (VEM) Les ventouses à rupture de courant sont les dispositifs les plus utilisés pour les portes coupe-feu. Elles appartiennent à la famille des Dispositifs Actionnés de Sécurité (DAS) et sont conçues pour se libérer automatiquement en cas de coupure d’alimentation. Principe de fonctionnement La ventouse maintient la porte ouverte lorsqu’elle est alimentée. Le déclenchement d’une alarme incendie coupe l’alimentation. Le champ magnétique disparaît. La porte se referme grâce à son ferme-porte. Ce fonctionnement fail-safe est celui exigé par la réglementation incendie. Caractéristiques Compatibilité avec les systèmes de sécurité incendie (SSI). Conformité aux normes NF S 61-937 et EN 1155 pour les BI, BCI, BIBS, SPALI. Forces de maintien variables (20 à plus de 400 daN selon les modèles). Plusieurs modes d’installation : mural, pied de sol, à encastrer ou sur support articulé pour absorber les défauts d’alignement. Les ventouses Perjes à rupture de courant s’inscrivent dans ce type de configuration : différentes forces sont disponibles pour s’adapter aux dimensions de la porte et à son environnement. 2. Supports et accessoires pour installation coupe-feu Pour garantir un maintien efficace, la ventouse doit être correctement alignée avec la plaque polaire. Certaines configurations architecturales nécessitent l’utilisation d’accessoires spécifiques. Principaux supports disponibles Supports télescopiques, pour ajuster la distance entre la ventouse et la porte. Supports au sol ou au plafond, utilisés lorsque la fixation murale n’est pas possible. Platines articulées, permettant de corriger un défaut d’angle ou de géométrie. Ces accessoires assurent une installation fiable, même dans les configurations complexes ou les environnements où la porte travaille (variations thermiques, contraintes mécaniques, etc.). 3. Dispositifs mécaniques asservis au système incendie Dans certains cas, les portes coupe-feu peuvent intégrer des systèmes mécaniques asservis au SSI : bras de retenue intégrés au ferme-porte, systèmes d’ouverture automatique comportant un module de déclenchement électromagnétique, pivots motorisés compatibles coupe-feu. Ces solutions nécessitent toujours une commande électrique reliée au SSI afin de déclencher la fermeture lors d’un incendie. 4. Dispositifs non compatibles avec les portes coupe-feu Certaines solutions ne répondent pas aux exigences de la sécurité incendie. À éviter Ventouses à émission de courant (VDM) : elles maintiennent la porte hors tension et ne se libèrent pas en cas de coupure. Aimants permanents : absence de libération automatique. Verrous électromécaniques fail-secure : empêchent la fermeture en situation d’urgence. Systèmes de retenue mécaniques non reliés au SSI. Pour être conforme, la retenue doit se libérer automatiquement sans action humaine. 5. Critères de choix d’un dispositif compatible coupe-feu Le choix d’un dispositif de retenue dépend de plusieurs facteurs : Conformité Il doit répondre aux normes applicables : NF S 61-937 pour les DAS, EN 1155 pour les dispositifs électromagnétiques sur portes coupe-feu. Type de porte Porte simple ou double vantail, porte lourde nécessitant une force élevée, porte vitrée nécessitant des accessoires dédiés. Environnement Présence de poussière, humidité ou variations thermiques, intensité de passage, contraintes de montage. Maintenance Un test périodique permet de vérifier le bon déclenchement, l’alignement et l’absence de détérioration. En résumé Pour sécuriser une porte coupe-feu, seules les solutions de retenue à rupture de courant, asservies au système incendie et conformes aux normes en vigueur, sont compatibles. Les ventouses électromagnétiques à rupture constituent la solution la plus fiable pour assurer la fermeture automatique en cas d’urgence, tout en permettant une utilisation confortable au quotidien. Perjes conçoit des ventouses adaptées à ces exigences, avec différents formats et options d’installation permettant de répondre aux contraintes des environnements industriels et tertiaires.

Les ventouses électromagnétiques sont couramment utilisées dans les bâtiments industriels, tertiaires et sécurisés pour maintenir une porte, une trappe ou un volet en position ouverte ou fermée…

Elles sont particulièrement présentes dans les portes coupe-feu, les systèmes de compartimentage et les sas de circulation, où elles assurent un maintien fiable tout en garantissant une libération rapide en cas d’incident.

Comment fonctionnent-elles ? Quels éléments les composent, et pourquoi en existe-t-il plusieurs variantes ?

Voici un tour d’horizon complet.

Principe général d’une ventouse électromagnétique

Une ventouse électromagnétique se compose de deux éléments principaux :

La ventouse (électroaimant) La plaque polaire (contre-plaque)

Avec un fonctionnement à rupture de courant, lorsque la ventouse est alimentée, elle génère un champ magnétique.

Ce champ va créer le collage magnétique avec la plaque polaire (maintien sous tension).

Dès que l’alimentation est coupée, le champ disparaît et la porte est libérée instantanément.

Ce fonctionnement simple et réactif explique l’utilisation fréquente des ventouses dans les systèmes de sécurité incendie.

A noter, que les ventouses peuvent également être fabriquées avec le fonctionnement inverse : maintien hors tension (émission de courant).

Composition d’une ventouse électromagnétique

Une ventouse intègre plusieurs composants techniques :

Un noyau magnétique, qui concentre le flux magnétique. Une bobine de cuivre, qui produit le champ magnétique lorsqu’elle est alimentée. Un carter, en acier, aluminium ou inox selon les modèles. Une plaque polaire, conçue pour optimiser l’attraction. Un système de fixation, adapté selon l’installation : support mural, platine articulée, pied de sol…

Selon les modèles, elle peut également comporter :

un contact de position (REED), une plaque articulée pour absorber les défauts d’alignement.

Chez Perjes, les ventouses existent en versions murales, au sol, à encastrer ou en applique, avec des forces de maintien allant d’une vingtaine à plus de 400 daN.

Ventouse à émission ou à rupture : deux logiques de fonctionnement

Les ventouses électromagnétiques se déclinent en deux familles selon la logique de sécurité souhaitée.

Ventouse à rupture de courant (VEM) Maintien sous tension Libération à la coupure Fonctionnement fail-safe Compatible dispositifs incendie (DAS)

C’est le fonctionnement utilisé sur les portes coupe-feu, car la coupure d’alimentation provoque immédiatement la fermeture de la porte.

Les ventouses VEM boitiers et pied de sol Perjes, répondent aux normes NF S 61-937 et EN 1155.

Ventouse à émission de courant (VDM) Maintien hors tension Libération à l’impulsion Fonctionnement fail-secure Utilisation hors compartimentage incendie

Ces ventouses sont adaptées aux volets, trappes, clapets techniques et autres systèmes nécessitant un maintien permanent sans consommation électrique (hors lieux publics).

Les paramètres qui influencent la force de maintien

La force d’une ventouse dépend de plusieurs facteurs :

1. La surface d’appui

Plus la surface de contact est importante, plus la force d’attraction est élevée.

2. L’alignement entre ventouse et plaque

Un mauvais alignement réduit fortement la force.

Les plaques articulées Perjes compensent ces défauts.

3. L’alimentation électrique

Une tension trop faible entraîne une perte de maintien.

Les ventouses Perjes existent en 12 V, 24 V ou 48 V selon l’installation.

4. L’état des surfaces

Poussière, peinture épaisse, oxydation et autres, peuvent diminuer l’efficacité du maintien.

Les avantages des ventouses électromagnétiques

Les ventouses sont largement utilisées pour plusieurs raisons :

maintien stable et constant, libération immédiate, fonctionnement silencieux, pas d’usure mécanique, compatibilité avec les systèmes de sécurité incendie, intégration simple sur portes battantes, vitrées ou automatiques.

Elles conviennent également aux dispositifs de ventilation ou de compartimentage.

Exemple d’utilisation sur une porte coupe-feu La porte est maintenue ouverte grâce à la ventouse alimentée. Une alarme incendie déclenche la coupure de courant. Le champ magnétique disparaît. La plaque polaire est libérée. La porte se referme avec son ferme-porte.

Les ventouses VEM Perjes sont conçues pour garantir ce fonctionnement, conforme aux exigences réglementaires françaises et européennes.

En résumé

Une ventouse électromagnétique fonctionne grâce à un champ magnétique généré par une bobine alimentée ou non alimentée.

Elle maintient une porte ou un ouvrant en position, puis se libère immédiatement en cas de coupure ou d’impulsion selon la technologie choisie.

Fiables, simples à intégrer et adaptées à de nombreux environnements, les ventouses électromagnétiques jouent un rôle important dans la sécurité incendie et le compartimentage.

Perjes, fabricant français de solutions électromagnétiques, propose une gamme complète de ventouses adaptées aux besoins des bâtiments industriels, tertiaires et techniques.



Les ventouses électromagnétiques sont des dispositifs de retenue utilisés sur les portes coupe-feu pour les maintenir ouvertes en temps normal, puis les libérer automatiquement en cas d’incendie.

Elles jouent un rôle important dans le compartimentage des bâtiments et le contrôle des fumées.

Mais selon la logique de fonctionnement choisie, on distingue deux types de ventouses : à émission de courant et à rupture de courant.

Quelle est la différence entre ces deux systèmes, et lequel convient à votre installation ?

Le rôle de la ventouse électromagnétique sur une porte coupe-feu

Une porte coupe-feu doit rester fermée en cas d’incendie pour ralentir la propagation des flammes et des fumées.

Cependant, dans le cadre d’un usage quotidien, certaines portes doivent pouvoir rester ouvertes pour faciliter la circulation des personnes, du matériel ou du personnel.

C’est le rôle de la ventouse électromagnétique :

maintenir la porte ouverte tant qu’aucune alarme n’est déclenchée, libérer automatiquement la porte dès réception d’un signal de coupure de courant (alarme incendie ou défaut d’alimentation).

La porte se referme alors grâce à son ferme-porte, assurant le compartimentage des zones.

Ventouse à rupture de courant : la solution la plus utilisée pour la sécurité incendie Principe

Une ventouse à rupture de courant maintient la porte sous tension.

Lorsque l’alimentation est coupée (par le système de sécurité incendie), le champ magnétique disparaît et la porte est immédiatement libérée.

Ce fonctionnement est appelé fail-safe : le système se met en sécurité par absence de courant.

Avantages Priorité à la sécurité des personnes : en cas de coupure, la porte se referme automatiquement. Compatible avec les Dispositifs Actionnés de Sécurité (DAS) et les centrales incendie. Conforme aux normes NF S 61-937 et EN 1155. Utilisation typique

Ce type de ventouse est obligatoire sur les portes coupe-feu dans les bâtiments publics, ERP et locaux recevant du public.

Exemples de modèles Perjes

Les ventouses VEM (Ventouses Électromagnétiques à Rupture) de Perjes assurent :

une force de maintien de 20 à 400 daN selon le modèle, un déverrouillage automatique en cas de coupure de courant, et une conformité DAS pour portes coupe-feu et pare-fumée.Elles existent en version murale, pied de sol ou encastrée, avec accessoires de montage dédiés (supports TC, platines CPA, contacts REED). Ventouse à émission de courant : pour un maintien hors tension Principe

Une ventouse à émission de courant fonctionne à l’inverse.

Elle maintient la porte fermée hors tension grâce à un aimant permanent, et se libère lorsqu’un courant est appliqué.

On parle ici d’un fonctionnement fail-secure : en cas de coupure de courant, la ventouse reste verrouillée.

Avantages Consommation électrique nulle en position de maintien. Moins de chauffe dans les installations alimentées en continu. Intéressant dans les zones techniques ou industrielles où la sécurité des biens prime sur la libération immédiate. Limites Non adaptée aux portes coupe-feu : en cas de coupure d’alimentation, la porte resterait maintenue, ce qui est contraire aux exigences de sécurité incendie. À réserver aux applications de verrouillage technique (volets, clapets, trappes, dispositifs de sécurité machine). Exemples de modèles Perjes

Les ventouses VDM (Ventouses à Émission de Courant) de Perjes sont conçues pour ces applications spécifiques.

Elles assurent un maintien sans alimentation, avec un déblocage rapide à l’impulsion électrique.

Elles peuvent être utilisées pour verrouiller des trappes, volets coupe-feu, clapets de ventilation ou barrières mécaniques.

Comparatif entre ventouses à émission et à rupture CritèreÀ rupture de courant (VEM)À émission de courant (VDM)PrincipeMaintien sous tension, libération à la coupureMaintien hors tension, libération à l’impulsionMode de sécuritéFail-safe (sécurité des personnes)Fail-secure (sécurité des biens)ConsommationPermanenteNulle en maintienApplication principalePortes coupe-feu, compartimentageTrappes, volets, clapets techniquesConformité DASOui (NF S 61-937 / EN 1155)Non adaptéeExemple PerjesVEM 20 à 400 daNVDM 12 à 45 daN Les points de vigilance à l’installation

Quel que soit le type de ventouse choisi, son efficacité dépend aussi de la qualité du montage :

alignement précis entre la ventouse et la plaque polaire, maintien mécanique stable, câblage conforme aux prescriptions DAS, vérification du bon fonctionnement après raccordement au SSI (Système de Sécurité Incendie).

L’ajout d’un contact de position (REED) permet de remonter l’état de la porte vers le tableau de contrôle, afin d’assurer un suivi continu du dispositif.

En résumé Les ventouses à rupture de courant (type VEM) sont la référence pour les portes coupe-feu : elles garantissent la fermeture automatique en cas d’incendie ou de coupure. Les ventouses à émission de courant (type VDM) sont utilisées pour des fonctions de verrouillage technique hors du champ de la sécurité incendie.

Perjes, fabricant français de solutions électromagnétiques depuis 1988, conçoit et produit des ventouses conformes aux normes européennes, disponibles en versions à émission ou à rupture selon les besoins de sécurité et de consommation énergétique.

Les électroaimants sont utilisés dans de nombreux équipements industriels : systèmes de verrouillage, automatisation, manutention, commande de trappes ou dispositifs de positionnement.

Pour garantir un fonctionnement optimal, il est important de choisir le type d’action adapté : tirant ou poussant.

Voici les différences entre ces deux configurations et les critères techniques à considérer avant de faire son choix.

Le fonctionnement d’un électroaimant

Un électroaimant transforme une énergie électrique en force magnétique.

Lorsqu’il est alimenté, sa bobine génère un champ magnétique qui attire ou repousse un noyau mobile, souvent appelé plongeur ou piston.

Ce mouvement linéaire est ensuite utilisé pour déplacer un élément mécanique, maintenir une position, ouvrir ou fermer un dispositif.

Les principaux avantages de cette technologie sont :

un fonctionnement rapide, une grande précision de mouvement, peu d’usure mécanique, et une longue durée de vie. L’électroaimant tirant Principe

Dans un électroaimant tirant, le noyau est attiré vers la bobine lorsqu’il est alimenté.

C’est la configuration la plus courante, utilisée dans la plupart des applications de verrouillage et de commande.

Applications typiques Maintien ou verrouillage d’une trappe ou d’une porte. Déclenchement d’un mécanisme (frein, gâche, loquet). Fermeture d’un obturateur ou d’une soupape. Caractéristiques Force d’attraction élevée pour un encombrement réduit. Fonctionnement silencieux et stable. Possibilité d’alimentation en courant continu ou alternatif. Exemple chez Perjes

Les électroaimants des séries EM et T de Perjes sont disponibles en version tirante, avec :

une course de 5 à 70 mm, une force de traction pouvant atteindre 200 daN selon le modèle, et un facteur de marche de 100 %, adapté aux environnements industriels à usage continu. L’électroaimant poussant Principe

Dans un électroaimant poussant, le mouvement du noyau s’effectue dans le sens inverse : il sort du corps de l’électroaimant lorsque celui-ci est alimenté.

Cette configuration permet d’exercer une poussée directe sur une pièce mécanique.

Applications typiques Déverrouillage de loquets ou de trappes. Éjection de pièces ou de capots. Positionnement d’éléments dans des machines spéciales. Caractéristiques Mouvement actif vers l’extérieur, sans ressort de rappel. Intégration possible dans des espaces restreints. Adapté aux systèmes automatisés et aux dispositifs de déverrouillage. Exemple chez Perjes

Les modèles T70 et T90 de la gamme Perjes peuvent être configurés en version poussante, avec :

un noyau taraudé ou à chape, une force de 7 à 20 daN, et une course utile de 20 à 40 mm selon les besoins. Comparatif synthétique CritèreÉlectroaimant tirantÉlectroaimant poussantMouvement du noyauVers la bobineÀ l’opposé de la bobineFonctionAttirer, maintenir, verrouillerRepousser, déverrouiller, éjecterForce disponiblePlus élevée à encombrement égalLégèrement plus faibleApplications courantesVerrouillage, frein, trappeDéverrouillage, levier, poussoirExemples PerjesSéries EM, T50 à T115Séries T70, T90 (poussant) Autres critères à considérer

Le choix entre un modèle tirant ou poussant dépend du mouvement recherché, mais aussi de plusieurs paramètres techniques :

Course utile : amplitude du déplacement nécessaire. Force de traction ou de poussée : selon le poids ou la résistance à vaincre. Tension d’alimentation : 12, 24 ou 48 V, en courant continu ou alternatif. Type de commande : impulsion, maintien ou asservissement. Conditions d’environnement : température, humidité, vibrations, poussière.

Le bureau d’études Perjes conçoit également des électroaimants sur mesure : tension spécifique, longueur de course, bobinage adapté ou intégration mécanique personnalisée.

En résumé

Un électroaimant tirant est utilisé lorsque le mouvement doit attirer ou maintenir un élément mécanique, tandis qu’un électroaimant poussant permet de repousser ou de libérer une pièce.

Le choix dépend du type de mouvement souhaité, des conditions d’installation et des contraintes de force.

Perjes conçoit et fabrique en France une large gamme d’électroaimants tirants et poussants destinés à l’industrie, à l’automatisation et aux systèmes de verrouillage.

Chaque modèle est étudié pour offrir fiabilité, précision et durée de vie prolongée.

Les verrous électromagnétiques sont utilisés dans de nombreux systèmes industriels pour maintenir, verrouiller ou sécuriser des éléments mécaniques.

Leur efficacité dépend directement de la force de maintien qu’ils peuvent exercer.

Choisir un verrou trop faible peut entraîner un risque de déverrouillage intempestif, tandis qu’un modèle surdimensionné augmente inutilement la consommation et l’encombrement.

Voici les paramètres à prendre en compte pour dimensionner correctement un verrou électromagnétique.

Comprendre la notion de force de verrouillage

La force de maintien d’un verrou électromagnétique se mesure en daN (décanewtons).

1 daN correspond à environ 1 kgf (soit la force exercée par une masse de 1 kg sous la gravité terrestre).

Ainsi, un verrou de 300 daN peut résister à un effort de traction équivalent à 300 kg.

Cette force dépend principalement de :

la surface de contact entre le noyau magnétique et la pièce à retenir, la qualité du matériau magnétique, la puissance de la bobine, et la tension d’alimentation appliquée. Évaluer les contraintes mécaniques de l’application

Avant de choisir un modèle, il faut identifier les efforts mécaniques que le verrou devra supporter :

Effort en traction : le plus fréquent, lorsque le verrou maintient une porte, un capot ou une trappe fermée contre une force d’ouverture. Effort en cisaillement : typique des applications de levage, de tables élévatrices ou de chariots industriels, où le verrou est soumis à une force parallèle au plan d’appui. Effort dynamique : en cas de vibrations, de chocs ou de mouvements répétés.

Un verrou mal positionné peut voir sa force de maintien réduite de moitié.

Il est donc recommandé de toujours travailler en traction directe, ou de prévoir un guide mécanique pour les applications à cisaillement.

Prendre en compte la sécurité et le mode de fonctionnement

Le choix de la logique de sécurité influence directement le dimensionnement :

Sécurité positive (fail-safe) : le verrou est alimenté pour maintenir la position et se libère en cas de coupure de courant.→ Recommandée lorsque la sécurité des personnes prime (issues de secours, portes d’accès). Sécurité négative (fail-secure) : le verrou reste verrouillé hors tension et ne se libère que lorsqu’il est alimenté.→ Recommandée pour les équipements nécessitant une sécurité permanente (armoires techniques, machines de production).

Le mode choisi conditionne la puissance du champ magnétique et donc la consommation électrique du verrou.

Adapter la force au type d’équipement Type d’équipementForce recommandéeExemples de produits PerjesPorte légère, trappe d’accès100 à 300 daNVSR 30-50, VSC 30-60Porte ou capot industriel300 à 600 daNVSC 40-80Porte d’accès lourd ou portail600 à 1000 daNVSCP 50-150Table élévatrice, dispositif de levage2000 daN et plusVA1 / VA3Application de maintien ou maintien d’urgence20 à 50 daNVentouse VEM / VDM

Ces valeurs peuvent varier selon la géométrie des pièces, la présence de ressorts de rappel ou de contrepoids, et la nature des contraintes exercées.

Tenir compte de la tension et de la consommation

Un verrou électromagnétique doit être alimenté avec une tension stable pour garantir sa force nominale.

Perjes propose des modèles en 12 VCC ou 24 VCC (et sur demande en 48 ou 230 V).

Quelques repères :

Les verrous VSC / VSR consomment entre 5 et 15 W. Les modèles VSCP atteignent environ 25 W. Les verrous antidérive VA3 utilisés pour le levage peuvent dépasser 40 W.

Une marge de 10 à 15 % peut être prévue sur la tension d’alimentation pour compenser les pertes liées à la longueur de câble ou aux variations de charge.

Exemple de calcul simplifié

Une porte métallique de 80 kg est soumise à un effort d’ouverture estimé à 150 kgf (≈ 1500 N).

Le verrou doit pouvoir résister à cet effort, avec un coefficient de sécurité de 2, soit une force minimale de 300 daN.

Le modèle VSC 30-60 (force de 300 daN sous 24 VCC) conviendra à cette configuration.

S’il s’agit d’un environnement soumis à des vibrations ou à des efforts latéraux, il sera préférable de choisir un VSC 40-80 (600 daN) ou d’ajouter un dispositif mécanique de guidage.

Les apports du bureau d’études Perjes

Le bureau d’études Perjes accompagne les fabricants et intégrateurs dans le dimensionnement sur mesure de leurs systèmes de verrouillage :

simulation des efforts selon la géométrie de la pièce, calcul du champ magnétique et de la densité de flux, optimisation du bobinage et du matériau magnétique, adaptation des tensions d’alimentation, tests de tenue mécanique en laboratoire.

Chaque verrou est ainsi ajusté pour garantir une force stable et un fonctionnement fiable sur toute la durée de vie du système.

En résumé

Le bon dimensionnement d’un verrou électromagnétique repose sur l’équilibre entre force mécanique, consommation électrique et logique de sécurité.

Une analyse précise des efforts à supporter, de la tension disponible et des conditions d’utilisation permet de choisir un modèle adapté, durable et conforme aux normes de sécurité en vigueur.

Perjes, fabricant français de verrous et systèmes électromagnétiques, conçoit des solutions de verrouillage adaptées à chaque environnement industriel, avec des forces de maintien allant de quelques dizaines à plusieurs milliers de daN.

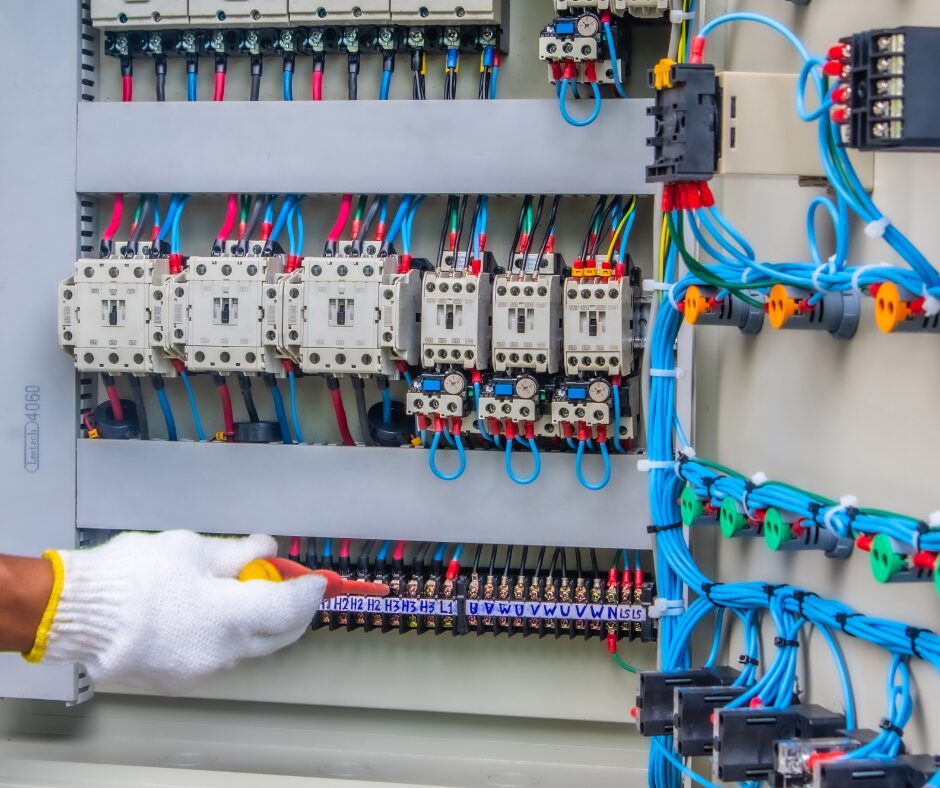

Les armoires techniques sont omniprésentes dans les bâtiments industriels, les infrastructures tertiaires ou les réseaux publics.

Elles abritent souvent des équipements électriques, hydrauliques ou informatiques sensibles, dont l’accès doit être strictement contrôlé.

Pour garantir leur sécurité, le choix du système de verrouillage est déterminant — et les verrous électromagnétiques Perjes offrent une réponse à la fois fiable, simple et durable.

Les enjeux de sécurisation des armoires techniques

Une armoire technique contient des composants essentiels : automates, relais, commandes électriques, dispositifs de communication…

Un accès non autorisé peut provoquer :

une mise en danger du personnel, une interruption d’exploitation, ou une altération du matériel sensible.

La sécurisation de ces armoires vise donc à :

limiter l’accès aux seules personnes habilitées, prévenir les ouvertures intempestives, garantir la fermeture même en cas de coupure de courant, selon la logique de sécurité choisie.

Dans certains contextes — sites industriels, data centers, laboratoires ou environnements ATEX — le verrouillage devient une exigence réglementaire ou contractuelle.

Les contraintes techniques à considérer

Avant de choisir un verrou électromagnétique, plusieurs paramètres doivent être analysés :

Type d’armoire : encastrée, murale, coffret électrique, baie serveur, rack informatique… Fréquence d’ouverture : maintenance quotidienne ou accès ponctuel uniquement. Environnement d’installation : poussière, humidité, exposition extérieure, atmosphère explosive (ATEX). Mode de sécurité attendu : Sécurité positive → verrou alimenté = porte verrouillée (fail-safe). Sécurité négative → verrou non alimenté = porte verrouillée (fail-secure). Compatibilité électrique : tension d’alimentation 12 V ou 24 V, commande par automate, API ou système d’alarme.

Ces critères orientent le choix du verrou le plus adapté en termes de format, force de maintien et intégration.

Les verrous électromagnétiques Perjes les plus adaptés Verrous compacts de la gamme VSC et VSR

Les verrous électromagnétiques compacts Perjes — gammes VSC (carrés) et VSR (ronds) — sont particulièrement adaptés aux armoires étroites ou à faible profondeur.

Ils offrent un verrouillage silencieux et sans friction, idéal pour les environnements techniques propres ou sensibles (laboratoires, zones tertiaires).

VSC 30×60 ou 40×80 mm : verrouillage hors tension (fail-secure), force de maintien jusqu’à 300 à 600 daN. VSR 30 à 55 mm : version cylindrique, encombrement réduit, résistance mécanique élevée. Consommation faible (quelques watts seulement) et facteur de marche 100 %, permettant un fonctionnement continu sans échauffement. Tension standard : 12 ou 24 VCC. Possibilité d’intégrer un contact de position REED pour signaler le verrouillage effectif.

Ces verrous peuvent être montés en applique ou encastrés, selon la configuration de l’armoire. Leur pêne cylindrique ou biseauté facilite l’engagement automatique dans la gâche, même en cas de micro-désalignement.

Verrous à gâche renforcée : série VSCP

Pour les armoires électriques, de commande ou de puissance, la gamme VSCP offre un verrouillage plus robuste, conçu pour résister à de fortes contraintes mécaniques.

Force de maintien jusqu’à 1000 daN (≈ 1 tonne), Boîtier 50×150 mm en acier, Verrouillage sous tension (fail-safe) — le pêne se rétracte automatiquement en cas de coupure d’alimentation, Consommation de 25 W sous 12/24 V, Utilisable en milieu industriel exigeant, y compris sur équipements soumis à vibrations.

Ces verrous sont utilisés pour protéger des accès critiques : armoires d’énergie, coffrets de commande, systèmes de ventilation ou zones d’automatisme. Leur résistance mécanique élevée et leur stabilité magnétique assurent une sécurité optimale sur le long terme.

Solutions sur mesure et intégration spécifique

Certains environnements nécessitent des adaptations particulières :

montage latéral ou horizontal, gâche réglable selon la profondeur de porte, verrouillage multi-portes ou centralisé, interface directe avec un contrôle d’accès ou un automate industriel.

Le bureau d’études Perjes conçoit des solutions personnalisées à partir des verrous standards (VSC, VSR, VSCP), en intégrant les contraintes électriques, mécaniques et normatives propres à chaque installation.

Ces conceptions sur mesure peuvent inclure un retour d’état électrique, un délai d’enclenchement, ou un système de verrouillage séquentiel pour plusieurs accès techniques.

Vers une gestion intelligente et sécurisée des accès

Les verrous électromagnétiques peuvent s’intégrer à un système de supervision centralisée :

ouverture par badge ou identifiant, retour d’état sur le réseau de supervision, ouverture à distance via automate ou GTB.

Cette approche permet une traçabilité complète des interventions, la sécurisation des opérations de maintenance et une réduction des risques humains liés aux accès non autorisés.

En résumé

Les verrous électromagnétiques Perjes représentent une solution sûre, compacte et durable pour la sécurisation des armoires techniques.

Des modèles VSC et VSR pour les installations discrètes aux VSCP pour les environnements industriels les plus exigeants, chaque gamme offre une force adaptée, une intégration simple et une fiabilité éprouvée.

🔧 Perjes, fabricant français depuis 1988, conçoit et produit des verrous électromagnétiques et solutions de verrouillage sur mesure destinés à la protection des armoires, coffrets et installations industrielles.

Grâce à notre expertise, nous accompagnons les intégrateurs, automaticiens et installateurs dans le choix de la solution la plus adaptée à chaque environnement technique.

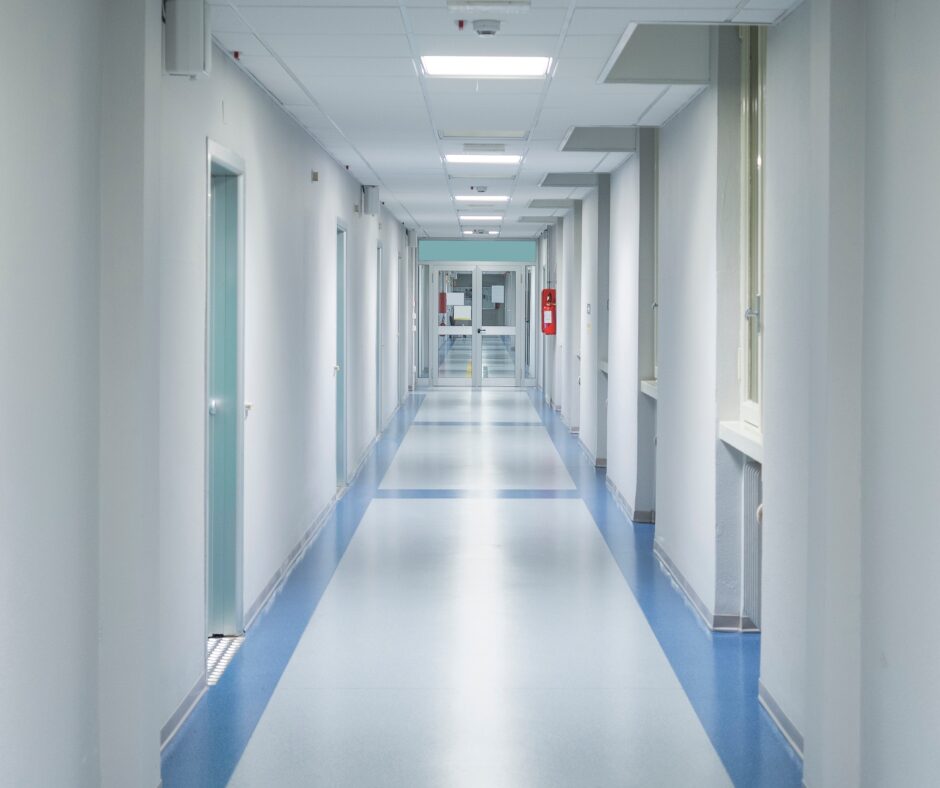

Dans les hôpitaux, cliniques ou laboratoires, les portes d’accès jouent un rôle clé dans la sécurité, la maîtrise des flux et la prévention des contaminations.

Elles doivent permettre un contrôle d’accès fiable, tout en respectant les exigences d’hygiène, de fluidité de circulation et de sécurité des personnes.

Mais quel système de verrouillage privilégier pour répondre à ces contraintes spécifiques aux zones médicales ?

Les spécificités des zones médicales

Les établissements de santé regroupent plusieurs types de zones, chacune avec ses propres impératifs techniques :

Blocs opératoires et salles stériles : priorité à l’hygiène et à l’étanchéité, limitation maximale des contacts physiques. Unités techniques (IRM, radiologie, laboratoires) : contrôle d’accès strict réservé au personnel autorisé. Services logistiques et locaux techniques : protection contre les intrusions, erreurs de manipulation ou ouvertures accidentelles.

Dans tous les cas, les systèmes installés doivent garantir :

la sécurité des patients et du personnel, la fiabilité des ouvertures en cas d’urgence, et la compatibilité avec les protocoles de désinfection et de maintenance. Les contraintes techniques à prendre en compte

Le choix du système de verrouillage dépend à la fois du type de porte (battante, coulissante, automatique) et du niveau d’exigence de la zone concernée. Il doit répondre à plusieurs critères essentiels :

Conformité normative : notamment les normes EN 13637 (systèmes de verrouillage des issues de secours) et EN 179 (dispositifs de sortie d’urgence). Sécurité positive : déverrouillage automatique en cas de coupure de courant ou d’urgence incendie. Silence de fonctionnement, indispensable dans les environnements médicaux. Résistance aux produits désinfectants et aux cycles répétés de nettoyage. Compatibilité avec les systèmes de contrôle d’accès (badges RFID, lecteurs biométriques, interphonie, GTB). Les systèmes de verrouillage adaptés aux zones médicales Verrous électromagnétiques VCAN

Le verrouillage électromagnétique est la solution la plus adaptée aux zones médicales et hospitalières.

Chez Perjes, le modèle VCAN est conçu spécifiquement pour ce type d’application :

Force de maintien : 300 daN, assurant une fermeture fiable sans friction. Double version : VCAN R → verrouillage sous tension (fail-safe, ouverture automatique en cas de coupure), VCAN E → verrouillage hors tension (fail-secure). Consommation réduite : à partir de 1,5 W seulement pour une force de 300 daN. Capot aluminium moulé à finition époxy RAL argent, compatible avec les environnements stériles. Silence de fonctionnement et design compact, idéal pour les portes vitrées, battantes ou automatiques. Homologué NFS 61-937 et EN 1155, garantissant sa conformité pour les issues de secours et le compartimentage incendie.

Grâce à leur fonctionnement électromagnétique pur (sans pièces en friction), ces verrous nécessitent très peu de maintenance et assurent une durée de vie prolongée, même en service continu.

Ventouses électromagnétiques

Les ventouses Perjes — notamment la gamme VEM à rupture de courant — permettent le maintien fermé d’une porte ou d’un sas de propreté tout en autorisant un déverrouillage instantané en cas d’urgence.

Elles offrent :

un verrouillage silencieux, une ouverture sans contact mécanique, et une intégration facile dans les portes automatiques vitrées, sas ou zones à flux contrôlé.

Les ventouses sont fabriquées en France et disponibles en versions murales ou en applique, avec plaque polaire articulée pour garantir une tenue optimale.

Elles peuvent être associées à des capteurs de position (contact REED) pour remonter un état de verrouillage au système central de contrôle d’accès.

Solutions mécatroniques et hybrides

Pour les bâtiments hospitaliers récents, les solutions mécatroniques Perjes permettent de combiner :

verrouillage électromagnétique (sécurité et fiabilité), contrôle électronique d’accès (gestion des autorisations), et déverrouillage manuel d’urgence conforme aux exigences de sécurité incendie.

Ces configurations hybrides assurent une traçabilité des ouvertures, une gestion fine des droits d’accès, et un fonctionnement sécurisé même en cas de panne réseau grâce aux systèmes à sécurité positive.

Intégration dans l’architecture de sécurité du bâtiment

Un dispositif de verrouillage médical doit s’intégrer dans une chaîne de sécurité globale, comprenant :

le contrôle d’accès centralisé du bâtiment, la liaison avec les alarmes incendie et issues de secours, la continuité d’alimentation (batteries de secours, onduleurs), et la gestion des priorités d’ouverture pour le personnel médical, la maintenance ou la sécurité.

Cette approche systémique garantit une réactivité optimale en situation critique, tout en respectant les protocoles internes des établissements de santé.

En résumé

Les zones médicales imposent des contraintes uniques en matière d’hygiène, de fiabilité et de sécurité.

Les verrous et ventouses électromagnétiques Perjes, comme le VCAN ou les ventouses VEM, offrent une solution propre, silencieuse et sécurisée, parfaitement adaptée aux environnements sensibles.

🧲 Perjes, fabricant français de systèmes électromagnétiques depuis 1988, conçoit et produit des solutions sur mesure pour les hôpitaux, laboratoires et établissements de santé, en associant performance, conformité et fiabilité à long terme.

Les tables élévatrices sont largement utilisées dans l’industrie pour le levage, la manutention ou la mise à niveau de charges lourdes. Leur fonctionnement repose sur des mécanismes puissants — vérins, ciseaux, plateformes — qui doivent garantir à la fois performance et sécurité.

Mais comment assurer la sécurisation technique de ces équipements, notamment en phase d’arrêt, d’entretien ou de blocage ? Tour d’horizon des principales contraintes à anticiper et des solutions électromagnétiques adaptées.

Les enjeux de sécurité sur les tables élévatrices

Dans les environnements industriels, les tables élévatrices sont soumises à de fortes sollicitations mécaniques. Les risques sont multiples :

Chute de charge ou basculement en cas de défaillance d’un composant, Écrasement lors d’un mouvement involontaire, Rupture de vérin ou de liaison mécanique entraînant un abaissement brutal de la plateforme.

La sécurité de ces équipements est encadrée par la Directive Machines 2006/42/CE et la norme EN 1570-1, qui définissent les exigences de conception et de prévention des risques.

Le fabricant doit donc intégrer dès la conception des dispositifs de verrouillage et de maintien fiables, capables d’empêcher tout mouvement non souhaité — y compris en cas de coupure d’alimentation.

Les contraintes techniques à anticiper

La sécurisation d’une table élévatrice ne dépend pas uniquement du choix du composant de verrouillage. Elle résulte d’un ensemble de contraintes mécaniques, électriques et environnementales :

Conditions d’installation : poussière, humidité, huiles ou copeaux métalliques peuvent perturber le fonctionnement d’un verrou. Températures extrêmes : les variations peuvent affecter la rémanence magnétique et la stabilité mécanique. Vibrations et chocs : fréquents sur les lignes de production, ils exigent des dispositifs robustes et insensibles aux contraintes latérales. Compatibilité électrique : tension continue 12, 24 ou 48 V, consommation, sécurité positive (sous tension) ou négative (hors tension). Durabilité : usage intensif, cycles répétés, charge constante — autant de facteurs qui imposent des produits à longue durée de vie, conçus pour fonctionner en continu (100 % de facteur de marche). Les solutions électromagnétiques adaptées Les verrous antidérive pour équipements de levage

Les verrous électromagnétiques industriels de Perjes — notamment les modèles VA1 et VA3 — sont spécialement conçus pour la sécurisation des tables et plateformes élévatrices.

Ils assurent le blocage mécanique d’un élément mobile par un pêne cylindrique ou biseauté, maintenu en position par un électroaimant linéaire à simple effet.

Le VA1 résiste à une charge de 2 tonnes en statique, Le VA3 existe en versions 3 T, 6 T, 12 T ou 20 T, selon le niveau de charge à sécuriser.

Ces dispositifs fonctionnent hors tension : ils restent verrouillés même en cas de coupure d’alimentation, garantissant ainsi une sécurité passive.

Ils sont conformes aux normes EN 292, EN 1088, EN 60204-1 et EN 60947-5-1, relatives à la sécurité des machines et dispositifs de verrouillage.

Un amortisseur de type AM4 peut y être associé pour ralentir la descente de la plateforme et assurer un arrêt progressif, sans choc mécanique sur la structure.

Les ventouses et électroaimants de maintien

Les ventouses électromagnétiques peuvent également être utilisées pour le maintien temporaire d’une table élévatrice en position haute, par exemple lors d’une opération de maintenance.

Les gammes VEM (rupture de courant) et VDM (émission de courant) de Perjes offrent :

Une force de maintien pouvant atteindre jusqu’à 400 daN, Un fonctionnement silencieux et sans usure mécanique, Un retour d’état électrique pour contrôle à distance.

Selon le besoin, les ventouses peuvent être montées sur platine fixe ou articulée (réf. CPA), avec contre-plaque adaptée.

Les électroaimants industriels séries EM et T, quant à eux, peuvent servir d’actionneurs linéaires pour libérer ou enclencher mécaniquement un dispositif de sécurité. Leur force de traction varie de 3 à 90 daN, avec une course de quelques millimètres à plusieurs centimètres.

Intégration dans un système automatisé

Ces dispositifs s’intègrent facilement dans une chaîne de sécurité globale :

commande par automate, relais de sécurité ou API, interfaçage avec arrêt d’urgence ou capteurs de position, surveillance du verrouillage par retour d’état (contact REED ou capteur intégré).

Les verrous Perjes peuvent être configurés en sécurité positive (déverrouillage automatique en cas de coupure) ou sécurité négative (verrouillage maintenu hors tension), selon le niveau de sûreté requis.

Vers une sécurisation globale du système de levage

Un dispositif de verrouillage ne garantit sa pleine efficacité que s’il est intégré dans une architecture cohérente de sécurité machine.

Cela implique :

des capteurs redondants pour valider la position réelle de la table, des boutons d’arrêt d’urgence accessibles à tout moment, un entretien régulier des verrous électromécaniques, et une coordination entre fabricants, installateurs et exploitants pour le paramétrage des sécurités. En résumé

Les tables élévatrices doivent répondre à de fortes exigences en matière de sécurité et de fiabilité.

Les solutions électromagnétiques Perjes — verrous antidérive, ventouses de maintien, électroaimants d’actionnement — offrent une réponse robuste, propre et sans entretien, adaptée aux environnements industriels les plus exigeants.

Perjes, fabricant français de solutions de verrouillage électromagnétique depuis 1988, accompagne les intégrateurs et constructeurs de machines dans la conception de systèmes sûrs, durables et conformes aux normes européennes de sécurité.
